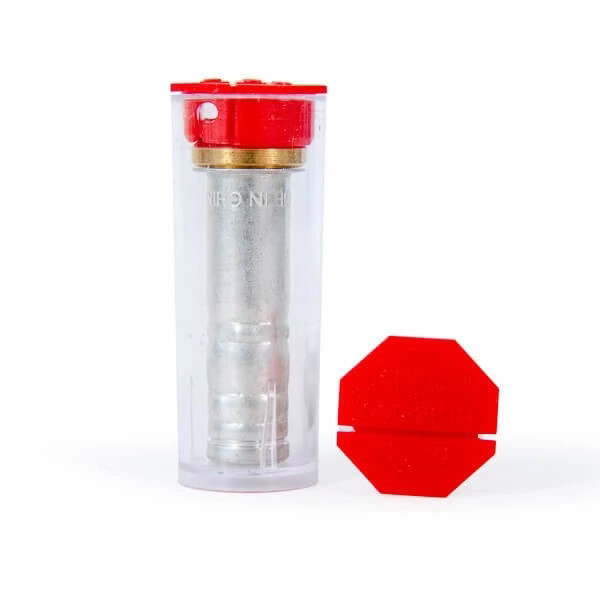

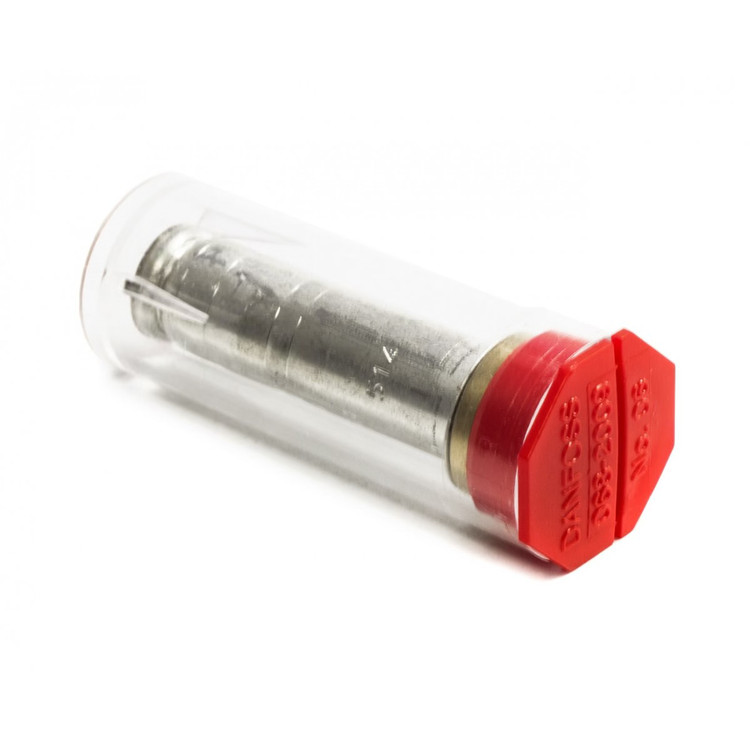

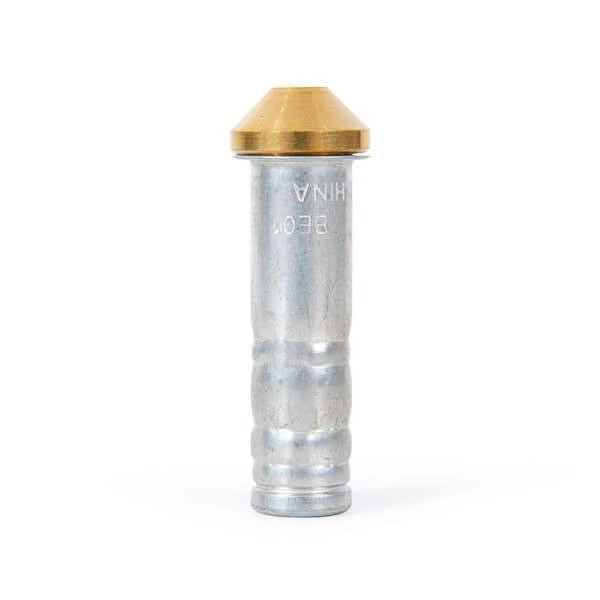

اوریفیس شماره 00 شیر انبساط ترموستاتیکی دانفوس مناسب شیرهای T2 و TE2، کد 068-2003
اوریفیس شماره 00 شیر انبساط ترموستاتیکی دانفوس مناسب شیرهای T2 و TE2، کد 068-2003
اوریفیس شماره 00 شیر انبساط ترموستاتیکی دانفوس مناسب شیرهای T2 و TE2، کد 068-2003

سوزن شیر انبساط دانفوس بدنه ۰۲ شماره ۰۰

Danfoss Expansion Valve Orifice | Valve Body 02 - No.00
برند:مهر اصل

2,900,000 2%

2,842,000
مشخصات

برند

دانفوس

مدل

Orifice No.00

کد قطعه

068-2003

نوع محصول

اوریفیس (Nozzle Assembly) شیر انبساط ترموستاتیکی

شماره سوزن

۰۰

سازگار با

T2 - TE2 - TX2 - TEX2 - TN2 - TEN2 - TZ2

محدوده دمای کاری

40- تا 10+ درجه سانتی‌گراد (Range N)

سازگار با گاز

R134a - R404A - R507A - R22 - R407C - R448A - R449A - R513A و سایر مبردهای سازگار

ظرفیت تقریبی

حدود 0.7 تا 1.1 کیلووات (بسته به نوع مبرد و شرایط کاری)

فیلتر داخلی

دارد

جنس بدنه

برنج و استیل ضدزنگ

کاربرد

تنظیم ظرفیت شیر انبساط ترموستاتیکی

توضیحات

اوریفیس شماره 00 دانفوس با کد فنی 068-2003 یکی از اجزای اصلی شیرهای انبساط ترموستاتیکی سری T2 و TE2 است که وظیفه کنترل و اندازه‌گیری دقیق جریان مبرد ورودی به اواپراتور را بر عهده دارد. این قطعه به همراه بدنه شیر انبساط و پاور المنت (Power Element) یک شیر انبساط کامل را تشکیل می‌دهد و ظرفیت نهایی شیر بر اساس شماره اوریفیس انتخاب می‌شود.

اوریفیس No.00 کوچک‌ترین ظرفیت در این سری محسوب می‌شود و برای سیستم‌های تبرید با ظرفیت پایین مورد استفاده قرار می‌گیرد. این مدل دارای فیلتر داخلی جهت جلوگیری از ورود ذرات آلاینده به داخل شیر بوده و با طیف گسترده‌ای از مبردها از جمله R134a، R404A، R507A، R22، R407C، R448A، R449A و R513A سازگار است. طراحی قابل تعویض آن امکان افزایش یا کاهش ظرفیت سیستم را بدون نیاز به تعویض بدنه شیر فراهم می‌کند.

کاربردها

  • شیرهای انبساط سری T2
  • شیرهای انبساط سری TE2
  • سیستم‌های تبرید تجاری
  • یخچال‌های صنعتی
  • سردخانه‌های کوچک
  • ویترین‌های برودتی
  • تجهیزات تهویه مطبوع

مزایا

  • کنترل دقیق جریان مبرد
  • ظرفیت مناسب برای سیستم‌های کوچک
  • دارای فیلتر داخلی
  • قابلیت تعویض بدون تعویض بدنه شیر
  • افزایش دقت کنترل سوپرهیت
  • کیفیت ساخت اورجینال دانفوس
  • نصب آسان
  • سازگار با مبردهای متداول تبرید

جدول پیشنهادی انتخاب شیر انبساط و اوریفیس

برند محدوده مدل کمپرسور توان شیر انبساط پیشنهادی اوریفیس پیشنهادی کاربرد
Bitzer 1CES / 2CES 1 تا 2 اسب TE2 01 تا 02 سردخانه کوچک، یخچال صنعتی
Bitzer 2DES / 2EES 2 تا 3 اسب TE2 02 تا 03 بالای صفر
Bitzer 2GES / 2HES 3 تا 5 اسب TE5 02 تا 03 بالای صفر و زیر صفر
Bitzer 4TES 5 تا 8 اسب TE5 03 تا 05 سردخانه متوسط
Bitzer 4NES / 4PES 8 تا 15 اسب TE12 02 تا 04 سردخانه صنعتی
Bitzer 6GES / 6HES 15 تا 25 اسب TE20 03 تا 05 زیر صفر
Bitzer 6FE / 8GE 30 اسب به بالا TE55 02 تا 05 تونل انجماد و سردخانه بزرگ
Copeland ZB 2 تا 4 اسب TE2 02 تا 03 سردخانه بالای صفر
Copeland ZB 5 تا 7.5 اسب TE5 03 تا 04 بالای صفر
Copeland ZB 10 تا 15 اسب TE12 02 تا 03 سردخانه صنعتی
Copeland ZF 2 تا 4 اسب TE2 01 تا 02 زیر صفر
Copeland ZF 5 تا 10 اسب TE5 02 تا 04 زیر صفر
Copeland Discus 15 تا 30 اسب TE20 03 تا 05 صنعتی
Danfoss MT 2 تا 5 اسب TE2 02 تا 03 R22 بالای صفر
Danfoss MT 5 تا 10 اسب TE5 03 تا 04 تهویه و برودت
Danfoss MTZ 2 تا 4 اسب TE2 02 تا 03 R134a
Danfoss MTZ 5 تا 10 اسب TE5 03 تا 04 چیلر
DVM 2 تا 5 اسب TE2 02 تا 03 بالای صفر
DVM 5 تا 10 اسب TE5 03 تا 04 سردخانه
DVM 10 تا 20 اسب TE12 02 تا 03 صنعتی
Frascold S 2 تا 5 اسب TE5 02 تا 03 برودت تجاری
Frascold V 5 تا 15 اسب TE12 02 تا 04 سردخانه
Frascold Z 15 تا 30 اسب TE20 03 تا 05 صنعتی
RefComp SRC 5 تا 15 اسب TE12 02 تا 04 چیلر
RefComp SRC 15 تا 40 اسب TE20 03 تا 05 صنعتی
RefComp Screw 40 اسب به بالا TE55 03 تا 06 سردخانه و تونل انجماد
نقد و بررسی

اوریفیس Danfoss No.00 با کد 068-2003 یکی از پرکاربردترین اوریفیس‌های سری T2/TE2 برای سیستم‌های تبرید با ظرفیت پایین است. وجود فیلتر داخلی، دقت بالای کنترل جریان مبرد و امکان تعویض سریع بدون نیاز به تعویض کامل شیر انبساط، این قطعه را به انتخابی اقتصادی و حرفه‌ای برای تکنسین‌های تبرید تبدیل کرده است. انتخاب صحیح شماره اوریفیس بر اساس ظرفیت اواپراتور و نوع مبرد، تأثیر مستقیمی بر راندمان سیستم و کنترل دقیق سوپرهیت خواهد داشت.
