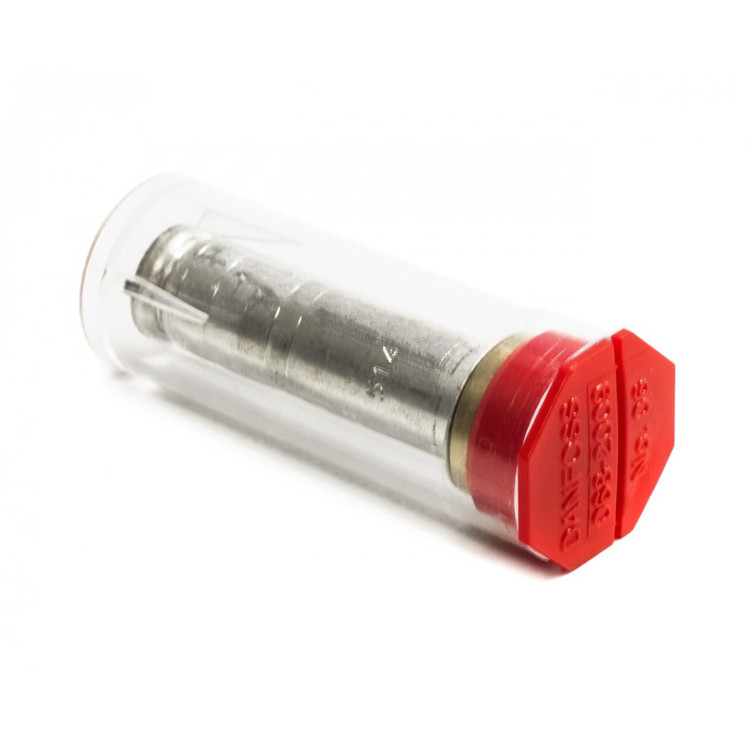

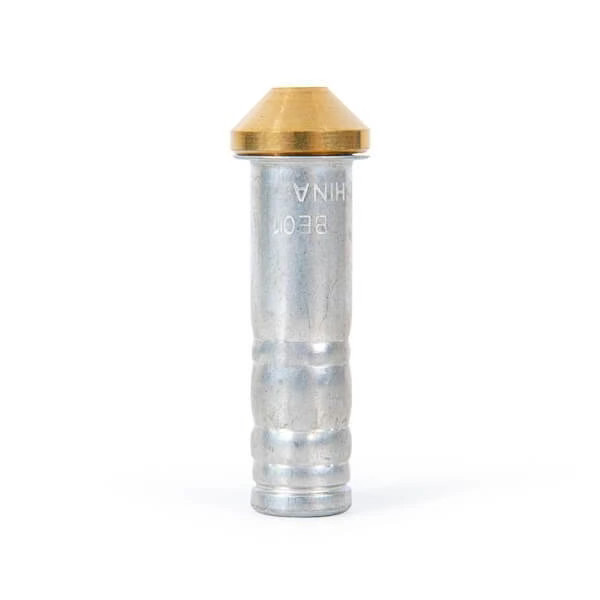

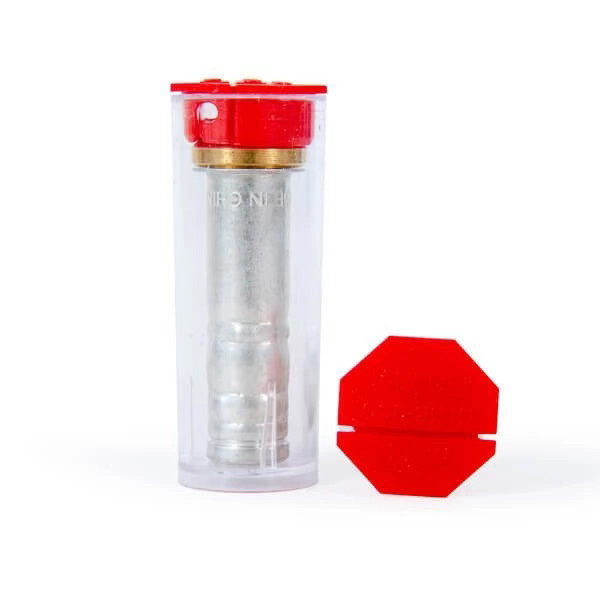

اوریفیس شماره 02 شیر انبساط دانفوس مخصوص بدنه O2، کد 068-2010
اوریفیس شماره 02 شیر انبساط دانفوس مخصوص بدنه O2، کد 068-2010
اوریفیس شماره 02 شیر انبساط دانفوس مخصوص بدنه O2، کد 068-2010

سوزن شیر انبساط دانفوس بدنه ۰2 شماره ۰2

Danfoss Expansion Valve Orifice | Valve Body 02 - No.۰2
برند:مهر اصل

2,900,000 2%

2,842,000
مشخصات

برند

دانفوس

مدل

Orifice No.۰2

کد قطعه

068-2015

نوع محصول

اوریفیس (Nozzle Assembly) شیر انبساط ترموستاتیکی

شماره سوزن

۰2

سازگار با

T2 - TE2 - TX2 - TEX2 - TN2 - TEN2 - TZ2

محدوده دمای کاری

40- تا 10+ درجه سانتی‌گراد (Range N)

سازگار با گاز

R134a - R404A - R507A - R22 - R407C - R448A - R449A - R513A و سایر مبردهای سازگار

ظرفیت تقریبی

حدود 0.7 تا 1.1 کیلووات (بسته به نوع مبرد و شرایط کاری)

فیلتر داخلی

دارد

جنس بدنه

برنج و استیل ضدزنگ

کاربرد

تنظیم ظرفیت شیر انبساط ترموستاتیکی

توضیحات

اوریفیس شماره 02 دانفوس با کد فنی 068-2015 یکی از قطعات اصلی شیرهای انبساط ترموستاتیکی Body O2 است که وظیفه تنظیم دقیق دبی مبرد ورودی به اواپراتور را بر عهده دارد. این قطعه در کنار بدنه شیر انبساط و ولو بادی (Power Element)، مجموعه کامل شیر انبساط را تشکیل می‌دهد و انتخاب صحیح شماره اوریفیس، ظرفیت نهایی شیر را مشخص می‌کند.

اوریفیس No.02 مخصوص بدنه O2 طراحی شده و با شیرهای T2، TE2، TX2، TEX2، TN2، TEN2، TS2 و TES2 سازگار است. این مدل دارای فیلتر داخلی بوده و به دلیل طراحی ماژولار، بدون نیاز به تعویض بدنه شیر می‌توان ظرفیت سیستم را تنها با تعویض اوریفیس تغییر داد. استفاده از اوریفیس مناسب موجب کنترل دقیق سوپرهیت، افزایش راندمان اواپراتور، کاهش مصرف انرژی و محافظت از کمپرسور در برابر برگشت مبرد مایع می‌شود.

کاربردها

  • شیرهای انبساط سری T2
  • شیرهای انبساط سری TE2
  • شیرهای سری TEX2
  • شیرهای سری TEN2
  • شیرهای سری TES2
  • سردخانه‌های تجاری و صنعتی
  • چیلرها
  • سیستم‌های تبرید و تهویه مطبوع

مزایا

  • مخصوص بدنه O2 (Body 02)
  • دارای فیلتر داخلی
  • قابلیت تعویض سریع
  • کنترل دقیق جریان مبرد
  • افزایش دقت تنظیم سوپرهیت
  • کیفیت ساخت اصلی دانفوس
  • نصب آسان
  • طول عمر بالا

جدول پیشنهادی انتخاب شیر انبساط و اوریفیس

برند محدوده مدل کمپرسور توان شیر انبساط پیشنهادی اوریفیس پیشنهادی کاربرد
Bitzer 1CES / 2CES 1 تا 2 اسب TE2 01 تا 02 سردخانه کوچک، یخچال صنعتی
Bitzer 2DES / 2EES 2 تا 3 اسب TE2 02 تا 03 بالای صفر
Bitzer 2GES / 2HES 3 تا 5 اسب TE5 02 تا 03 بالای صفر و زیر صفر
Bitzer 4TES 5 تا 8 اسب TE5 03 تا 05 سردخانه متوسط
Bitzer 4NES / 4PES 8 تا 15 اسب TE12 02 تا 04 سردخانه صنعتی
Bitzer 6GES / 6HES 15 تا 25 اسب TE20 03 تا 05 زیر صفر
Bitzer 6FE / 8GE 30 اسب به بالا TE55 02 تا 05 تونل انجماد و سردخانه بزرگ
Copeland ZB 2 تا 4 اسب TE2 02 تا 03 سردخانه بالای صفر
Copeland ZB 5 تا 7.5 اسب TE5 03 تا 04 بالای صفر
Copeland ZB 10 تا 15 اسب TE12 02 تا 03 سردخانه صنعتی
Copeland ZF 2 تا 4 اسب TE2 01 تا 02 زیر صفر
Copeland ZF 5 تا 10 اسب TE5 02 تا 04 زیر صفر
Copeland Discus 15 تا 30 اسب TE20 03 تا 05 صنعتی
Danfoss MT 2 تا 5 اسب TE2 02 تا 03 R22 بالای صفر
Danfoss MT 5 تا 10 اسب TE5 03 تا 04 تهویه و برودت
Danfoss MTZ 2 تا 4 اسب TE2 02 تا 03 R134a
Danfoss MTZ 5 تا 10 اسب TE5 03 تا 04 چیلر
DVM 2 تا 5 اسب TE2 02 تا 03 بالای صفر
DVM 5 تا 10 اسب TE5 03 تا 04 سردخانه
DVM 10 تا 20 اسب TE12 02 تا 03 صنعتی
Frascold S 2 تا 5 اسب TE5 02 تا 03 برودت تجاری
Frascold V 5 تا 15 اسب TE12 02 تا 04 سردخانه
Frascold Z 15 تا 30 اسب TE20 03 تا 05 صنعتی
RefComp SRC 5 تا 15 اسب TE12 02 تا 04 چیلر
RefComp SRC 15 تا 40 اسب TE20 03 تا 05 صنعتی
RefComp Screw 40 اسب به بالا TE55 03 تا 06 سردخانه و تونل انجماد
نقد و بررسی

اوریفیس Danfoss شماره 02 با کد 068-2015 یکی از پرکاربردترین اوریفیس‌های سری Body O2 است و نسبت به شماره‌های پایین‌تر، ظرفیت عبور مبرد بیشتری را فراهم می‌کند. کیفیت ساخت بالا، فیلتر داخلی و قابلیت تعویض سریع، این قطعه را به انتخابی مناسب برای تکنسین‌های تبرید تبدیل کرده است. انتخاب صحیح شماره اوریفیس بر اساس ظرفیت اواپراتور، نوع مبرد و شرایط کاری، نقش مهمی در عملکرد بهینه شیر انبساط و افزایش بازده سیستم خواهد داشت.
