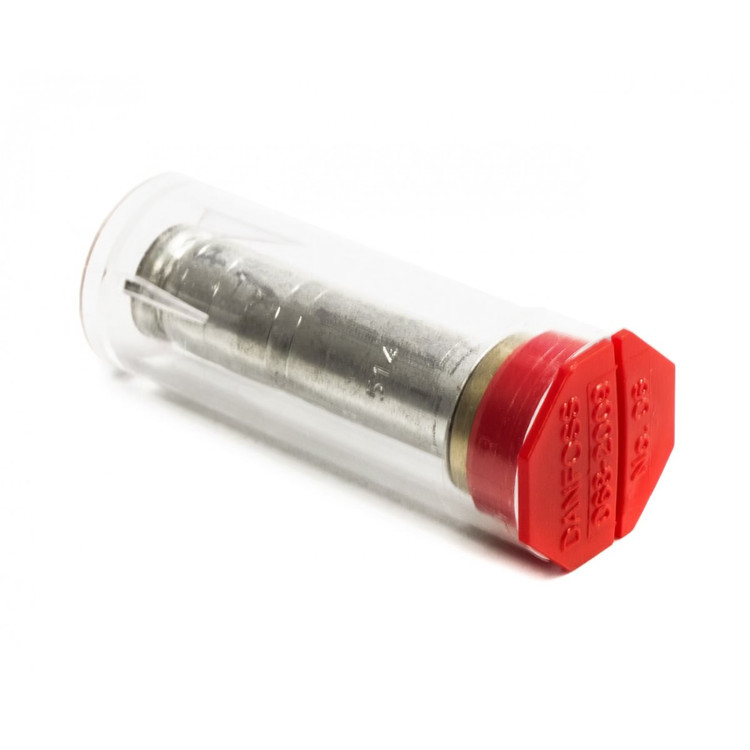

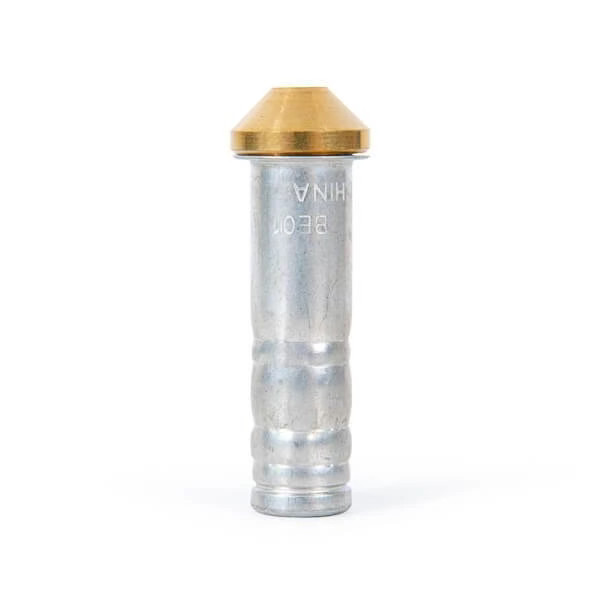

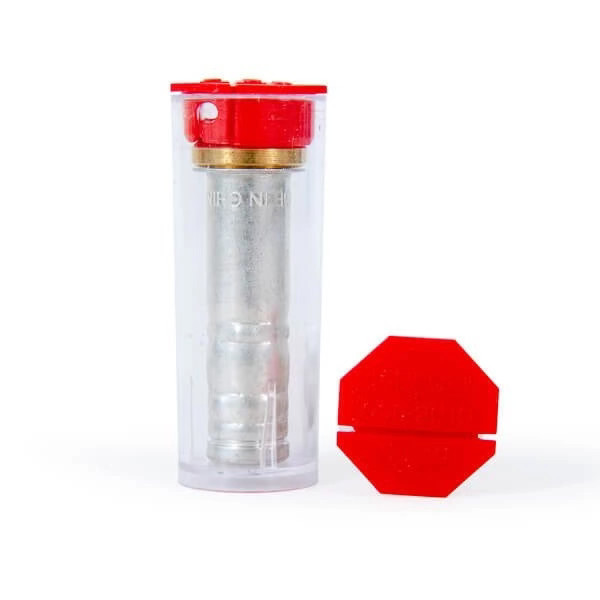

اوریفیس شماره 06 شیر انبساط دانفوس مخصوص بدنه O2، کد 068-2010
اوریفیس شماره 06 شیر انبساط دانفوس مخصوص بدنه O2، کد 068-2010
اوریفیس شماره 06 شیر انبساط دانفوس مخصوص بدنه O2، کد 068-2010

سوزن شیر انبساط دانفوس بدنه ۰2 شماره ۰6

Danfoss Expansion Valve Orifice | Valve Body 02 - No.۰6
برند:مهر اصل

2,900,000 2%

2,842,000
مشخصات

برند

دانفوس

مدل

Orifice No.۰6

کد قطعه

068-2009

نوع محصول

اوریفیس (Nozzle Assembly) شیر انبساط ترموستاتیکی

شماره سوزن

۰6

سازگار با

T2 - TE2 - TX2 - TEX2 - TN2 - TEN2 - TZ2

محدوده دمای کاری

40- تا 10+ درجه سانتی‌گراد (Range N)

سازگار با گاز

R134a - R404A - R507A - R22 - R407C - R448A - R449A - R513A و سایر مبردهای سازگار

ظرفیت تقریبی

حدود 0.7 تا 1.1 کیلووات (بسته به نوع مبرد و شرایط کاری)

فیلتر داخلی

دارد

جنس بدنه

برنج و استیل ضدزنگ

کاربرد

تنظیم ظرفیت شیر انبساط ترموستاتیکی

توضیحات

اوریفیس شماره 06 دانفوس با کد فنی 068-2009 یکی از بزرگ‌ترین اوریفیس‌های قابل نصب روی بدنه O2 (Body 02) است که برای شیرهای انبساط ترموستاتیکی T2 و TE2 طراحی شده است. این قطعه وظیفه کنترل دقیق میزان عبور مبرد به اواپراتور را بر عهده داشته و با انتخاب صحیح آن می‌توان ظرفیت شیر انبساط را متناسب با ظرفیت سیستم تنظیم کرد.

اوریفیس No.06 دارای فیلتر داخلی استیل بوده و نسبت به اوریفیس‌های شماره 00 تا 05 بیشترین ظرفیت عبور مبرد را در سری O2 ارائه می‌دهد. طراحی ماژولار آن این امکان را فراهم می‌کند که بدون تعویض بدنه شیر، ظرفیت سیستم تنها با تعویض اوریفیس تغییر یابد. این ویژگی علاوه بر کاهش هزینه‌های نگهداری، موجب کنترل دقیق سوپرهیت، افزایش راندمان اواپراتور و محافظت بهتر از کمپرسور می‌شود.

کاربردها

  • شیرهای انبساط سری T2
  • شیرهای انبساط سری TE2
  • شیرهای سری TX2 و TEX2
  • شیرهای سری TN2 و TEN2
  • شیرهای سری TS2 و TES2
  • سردخانه‌های صنعتی
  • چیلرها
  • سیستم‌های تبرید و تهویه مطبوع
  • کندانسینگ یونیت‌ها

مزایا

  • مخصوص بدنه O2 (Body 02)
  • بزرگ‌ترین ظرفیت در سری اوریفیس‌های O2
  • دارای فیلتر داخلی
  • قابلیت تعویض سریع بدون تعویض بدنه شیر
  • کنترل دقیق جریان مبرد
  • افزایش راندمان سیستم تبرید
  • کیفیت ساخت اصلی Danfoss
  • نصب آسان و طول عمر بالا

جدول پیشنهادی انتخاب شیر انبساط و اوریفیس

برند محدوده مدل کمپرسور توان شیر انبساط پیشنهادی اوریفیس پیشنهادی کاربرد
Bitzer 1CES / 2CES 1 تا 2 اسب TE2 01 تا 02 سردخانه کوچک، یخچال صنعتی
Bitzer 2DES / 2EES 2 تا 3 اسب TE2 02 تا 03 بالای صفر
Bitzer 2GES / 2HES 3 تا 5 اسب TE5 02 تا 03 بالای صفر و زیر صفر
Bitzer 4TES 5 تا 8 اسب TE5 03 تا 05 سردخانه متوسط
Bitzer 4NES / 4PES 8 تا 15 اسب TE12 02 تا 04 سردخانه صنعتی
Bitzer 6GES / 6HES 15 تا 25 اسب TE20 03 تا 05 زیر صفر
Bitzer 6FE / 8GE 30 اسب به بالا TE55 02 تا 05 تونل انجماد و سردخانه بزرگ
Copeland ZB 2 تا 4 اسب TE2 02 تا 03 سردخانه بالای صفر
Copeland ZB 5 تا 7.5 اسب TE5 03 تا 04 بالای صفر
Copeland ZB 10 تا 15 اسب TE12 02 تا 03 سردخانه صنعتی
Copeland ZF 2 تا 4 اسب TE2 01 تا 02 زیر صفر
Copeland ZF 5 تا 10 اسب TE5 02 تا 04 زیر صفر
Copeland Discus 15 تا 30 اسب TE20 03 تا 05 صنعتی
Danfoss MT 2 تا 5 اسب TE2 02 تا 03 R22 بالای صفر
Danfoss MT 5 تا 10 اسب TE5 03 تا 04 تهویه و برودت
Danfoss MTZ 2 تا 4 اسب TE2 02 تا 03 R134a
Danfoss MTZ 5 تا 10 اسب TE5 03 تا 04 چیلر
DVM 2 تا 5 اسب TE2 02 تا 03 بالای صفر
DVM 5 تا 10 اسب TE5 03 تا 04 سردخانه
DVM 10 تا 20 اسب TE12 02 تا 03 صنعتی
Frascold S 2 تا 5 اسب TE5 02 تا 03 برودت تجاری
Frascold V 5 تا 15 اسب TE12 02 تا 04 سردخانه
Frascold Z 15 تا 30 اسب TE20 03 تا 05 صنعتی
RefComp SRC 5 تا 15 اسب TE12 02 تا 04 چیلر
RefComp SRC 15 تا 40 اسب TE20 03 تا 05 صنعتی
RefComp Screw 40 اسب به بالا TE55 03 تا 06 سردخانه و تونل انجماد
نقد و بررسی

اوریفیس دانفوس شماره 06 با کد 068-2009 مناسب سیستم‌های تبریدی است که به بیشترین ظرفیت عبور مبرد در سری Body O2 نیاز دارند. این قطعه با کیفیت ساخت بالا، فیلتر داخلی، قابلیت تعویض سریع و سازگاری با طیف وسیعی از مبردها، یکی از بهترین گزینه‌ها برای تعمیر، سرویس و تنظیم ظرفیت شیرهای انبساط ترموستاتیکی دانفوس محسوب می‌شود. انتخاب صحیح این اوریفیس متناسب با ظرفیت اواپراتور و نوع مبرد، نقش مهمی در افزایش راندمان، کاهش مصرف انرژی و افزایش طول عمر کمپرسور خواهد داشت.
