فن سردخانه زیلابگ ۲۵ سانتی‌متر تکفاز | مدل YWF4E-250S-92/25

Ziehl-Abegg Axial Fan 25cm Single Phase | Model YWF4E-250S-92/25
برند:زیلابگ (Ziehl-Abegg)

12,790,000 10%

11,511,000
مشخصات

برند

زیلابگ (Ziehl-Abegg)

مدل

YWF4E-250S-92/25

قطر پره

۲۵ سانتی‌متر

نوع برق و ولتاژ

تکفاز 220 ولت

توان مصرفی

۵۰ وات

سرعت چرخش

۱4۰۰ دور در دقیقه

جریان هوا

مناسب سردخانه‌های کوچک و متوسط

جنس بدنه

فلز مقاوم در برابر رطوبت

مناسب برای

کندانسور و اواپراتور صنعتی

توضیحات

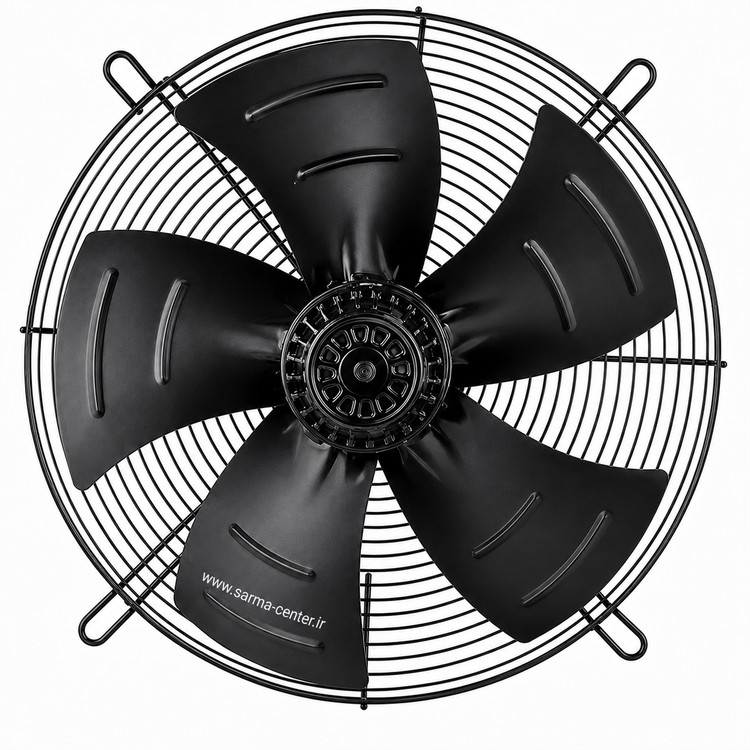

فن سردخانه زیلابگ 25 سانتی‌متر تکفاز مدل YWF4E-250S-92/25

فن سردخانه زیلابگ مدل YWF4E-250S-92/25 یک فن آکسیال تک‌فاز 25 سانتی‌متری است که برای استفاده در تجهیزات برودتی، سردخانه‌ها، اواپراتورها، کندانسورها، فریزرهای فروشگاهی، چیلرها و سایر سیستم‌هایی که به گردش و جابه‌جایی مناسب هوا نیاز دارند، طراحی شده است.

این محصول با نام‌های مختلفی مانند فن زیلابگ 25 سانت، فن سردخانه 25 سانتی، فن آکسیال 250 میلی‌متر، فن اواپراتور 25 سانتی، فن کندانسور زیلابگ و فن تکفاز 250 میلی‌متر نیز در بازار جست‌وجو می‌شود و یکی از مدل‌های پرکاربرد خانواده YWF شرکت Weiguang به شمار می‌رود.

مدل YWF4E-250S-92/25 دارای پروانه 250 میلی‌متری، موتور تک‌فاز و ساختار موتور روتور خارجی است. نسخه مورد بررسی با توان نامی حدود 50 وات و سرعت کاری حدود 1400 دور در دقیقه شناخته می‌شود. در دیتاشیت رسمی فعلی، سرعت نامی 1380 دور در دقیقه در فرکانس 50 هرتز درج شده که در بازار معمولاً به صورت 1400 RPM گرد می‌شود.

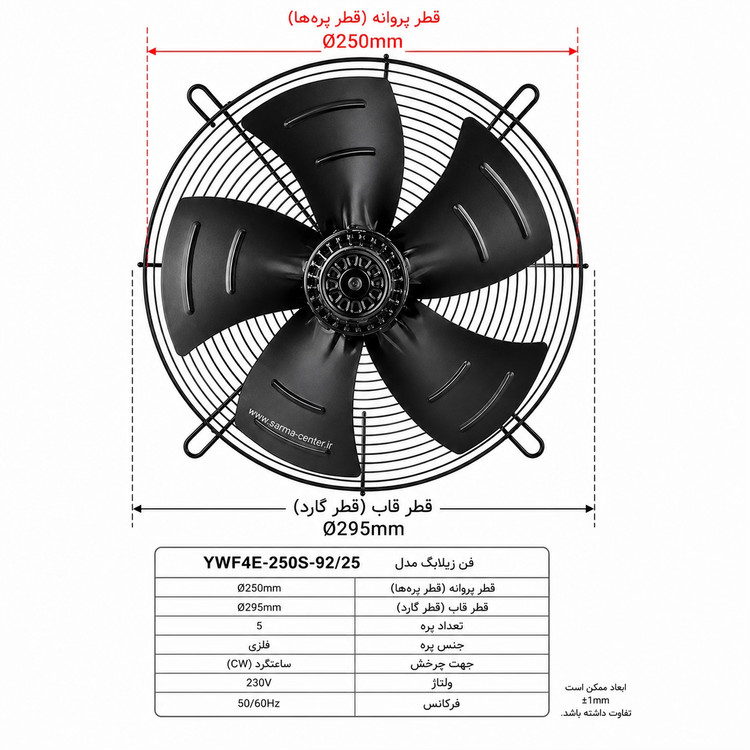

قطر پروانه و توری محافظ فن زیلابگ 25 سانتی

یکی از نکات مهم هنگام خرید فن جایگزین، توجه نکردن صرف به اندازه پروانه است. در این مدل، قطر پروانه 250 میلی‌متر است، اما مجموعه فن و توری محافظ ابعاد بزرگ‌تری دارد.

قطر داخلی توری محافظ در نقشه‌های فنی این مدل حدود 295 میلی‌متر و قطر کلی قاب/توری محافظ حدود 320 میلی‌متر اعلام شده است. بنابراین هنگام بررسی فضای نصب، نباید تنها فضای 25 سانتی‌متری پروانه را در نظر گرفت.

این موضوع برای تعمیرکارانی که قصد تعویض یک فن قدیمی در اواپراتور یا کندانسور را دارند اهمیت زیادی دارد؛ زیرا ممکن است پروانه فن جدید از نظر قطر کاملاً مشابه فن قبلی باشد، اما ابعاد توری و نقاط نصب با فضای موجود مطابقت نداشته باشد.

کاربرد فن زیلابگ YWF4E-250S-92/25

فن YWF4E-250S-92/25 برای طیف وسیعی از تجهیزات سرمایشی و تهویه‌ای کاربرد دارد. سازنده این خانواده را برای تجهیزات برودتی مانند سردخانه، فریزر فروشگاهی، دستگاه یخ‌ساز، چیلر، کندانسینگ یونیت، اواپراتور و تجهیزات تهویه معرفی کرده است.

مهم‌ترین کاربردهای این فن عبارت‌اند از:

  • فن اواپراتور سردخانه

  • فن سردخانه‌های کوچک و متوسط

  • فریزرهای فروشگاهی

  • کندانسورهای هواخنک

  • کندانسینگ یونیت

  • چیلر

  • دستگاه‌های یخ‌ساز

  • تجهیزات تبرید تجاری

  • تجهیزات تهویه و گردش هوا

  • سیستم‌های HVAC

  • جایگزینی فن‌های 250 میلی‌متری مشابه

ساختار آکسیال این فن باعث می‌شود برای کاربردهایی که هدف اصلی، جابجایی حجم مناسب هوا در مسیر نسبتاً آزاد است، انتخاب مناسبی باشد.

عملکرد فن 25 سانتی زیلابگ

در نسخه 50 هرتز این مدل، توان ورودی حدود 50 وات و سرعت نامی حدود 1380 تا 1400 دور در دقیقه است. دیتاشیت رسمی فعلی Weiguang برای این مدل در 50 هرتز، هوادهی 829 مترمکعب بر ساعت را اعلام می‌کند؛ در برخی دیتاشیت‌های قدیمی‌تر و نسخه‌های مختلف همین مدل، دبی 700 مترمکعب بر ساعت در فشار 20 پاسکال نیز درج شده است.

این اختلاف به نسخه، منحنی عملکرد و شرایط اندازه‌گیری مربوط می‌شود و به همین دلیل برای انتخاب مهندسی فن، عدد دبی در نقطه کاری واقعی سیستم اهمیت بیشتری از یک عدد حداکثری روی کاتالوگ دارد.

مشخصات فنی فن سردخانه زیلابگ YWF4E-250S-92/25

مشخصه مقدار
برند زیلابگ / Weiguang
مدل YWF4E-250S-92/25
نوع فن آکسیال
نوع موتور روتور خارجی، تک‌فاز
برق تک‌فاز AC
ولتاژ 220–240 ولت
فرکانس 50/60 هرتز
توان حدود 50 وات
سرعت در 50Hz حدود 1380 تا 1400 RPM
قطر پروانه 250 میلی‌متر
قطر داخلی توری حدود 275 میلی‌متر
قطر کلی توری/قاب حدود 320 میلی‌متر
جریان حدود 0.23 آمپر
دبی هوای اعلام‌شده بسته به نسخه/شرایط اندازه‌گیری حدود 700 تا 829 m³/h
کلاس عایقی F
درجه حفاظت IP54
دمای محیط حدود -30 تا +60°C
جنس پروانه SPCC
نوع یاتاقان بلبرینگ
خازن حدود 2µF / 450V در نسخه دیتاشیتی

مشخصات ابعادی و الکتریکی فوق از نقشه‌ها و دیتاشیت‌های منتشرشده برای YWF4E-250S-92/25 استخراج شده‌اند.

مزایای فن زیلابگ 25 سانتی YWF4E-250S-92/25

1. مصرف برق مناسب

توان حدود 50 وات در کنار پروانه 250 میلی‌متری باعث شده این مدل برای سیستم‌هایی که به هوادهی متوسط نیاز دارند، نسبت مناسبی میان مصرف برق و حجم هوای جابه‌جاشده داشته باشد.

2. ابعاد استاندارد و کاربردی

پروانه 250 میلی‌متری این فن باعث می‌شود در بسیاری از تجهیزات برودتی که برای فن‌های 25 سانتی طراحی شده‌اند، قابل استفاده باشد.

3. مناسب برای تجهیزات برودتی

یکی از نقاط قوت این مدل، کاربرد آن در تجهیزات سرمایشی است. سازنده استفاده از این خانواده را در سردخانه‌ها، اواپراتورها، کندانسورها، چیلرها، فریزرهای فروشگاهی و تجهیزات مشابه اعلام کرده است.

4. موتور روتور خارجی

ساختار موتور روتور خارجی باعث شده مجموعه موتور و پروانه نسبتاً فشرده باشد و برای نصب در تجهیزات برودتی گزینه مناسبی باشد.

5. درجه حفاظت IP54

IP54 برای بسیاری از کاربردهای صنعتی و برودتی مزیت محسوب می‌شود و سطح مشخصی از حفاظت در برابر گردوغبار و پاشش آب را فراهم می‌کند.

6. کلاس عایقی F

کلاس عایقی F یکی دیگر از ویژگی‌های مهم موتور این فن است و امکان کار مطمئن موتور در محدوده حرارتی طراحی‌شده را فراهم می‌کند.

7. مناسب برای کارکرد طولانی

این خانواده از فن‌ها برای کاربردهای پیوسته در تجهیزات سرمایشی طراحی شده‌اند و در اطلاعات فنی سازنده، ساختار موتور برای کارکرد مداوم در نظر گرفته شده است.

معایب و محدودیت‌های فن

با وجود مزایای متعدد، YWF4E-250S-92/25 برای هر شرایطی بهترین انتخاب نیست.

مهم‌ترین محدودیت این فن مانند بسیاری از فن‌های آکسیال، وابستگی عملکرد آن به فشار استاتیک سیستم است.

اگر مسیر عبور هوا دارای مقاومت زیادی باشد، مثلاً:

  • کویل بسیار متراکم باشد،

  • فیلتر سنگین در مسیر قرار داشته باشد،

  • کانال طولانی باشد،

  • مسیر خروجی باریک باشد،

  • یا هوا مجبور به عبور از چند مانع شود،

دبی واقعی فن می‌تواند به میزان قابل توجهی کمتر از عدد کاتالوگ باشد.

بنابراین عدد هوادهی اعلام‌شده را نباید در هر شرایطی معادل دبی واقعی دانست.

محدودیت دیگر، ابعاد مجموعه توری است. اگرچه پروانه 250 میلی‌متر است، قطر کلی مجموعه محافظ حدود 320 میلی‌متر است؛ بنابراین قبل از سفارش باید فضای نصب و محل پیچ‌ها بررسی شود.

فن 25 سانتی زیلابگ برای چه کسی مناسب است؟

این مدل انتخاب مناسبی است اگر:

  • به فن آکسیال 250 میلی‌متری نیاز دارید.

  • برق محل نصب تک‌فاز است.

  • مصرف برق پایین برایتان اهمیت دارد.

  • فن برای اواپراتور یا کندانسور استفاده می‌شود.

  • به هوادهی متوسط نیاز دارید.

  • فضای نصب برای مجموعه فن حدود 320 میلی‌متر یا بیشتر است.

  • به فن دارای توری محافظ نیاز دارید.

  • فن قرار است در تجهیزات سرمایشی یا تهویه‌ای کار کند.

اما اگر سیستم شما فشار استاتیک بالایی دارد یا به دبی بسیار بیشتری نیاز دارد، بهتر است قبل از خرید منحنی عملکرد و نقطه کاری سیستم بررسی شود.

جمع‌بندی توضیحات محصول

فن سردخانه زیلابگ YWF4E-250S-92/25 یک فن آکسیال 25 سانتی‌متری تک‌فاز است که با توان حدود 50 وات و سرعت حدود 1400 دور در دقیقه، برای بسیاری از تجهیزات برودتی و تهویه‌ای گزینه‌ای مناسب محسوب می‌شود.

پروانه 250 میلی‌متری، موتور روتور خارجی، حفاظت IP54، کلاس عایقی F و ساختار جمع‌وجور، این مدل را برای استفاده در اواپراتورها، سردخانه‌ها، کندانسورها، چیلرها و تجهیزات سرمایشی مناسب کرده است.

در هنگام خرید، علاوه بر قطر پروانه، حتماً قطر توری محافظ حدود 320 میلی‌متر، قطر داخلی توری حدود 275 میلی‌متر، جهت جریان هوا، ولتاژ، دور موتور و ظرفیت هوادهی مورد نیاز سیستم را نیز بررسی کنید.

نقد و بررسی

نقد و بررسی تخصصی فن سردخانه زیلابگ YWF4E-250S-92/25

اگر بخواهیم فن زیلابگ YWF4E-250S-92/25 را از دید یک تکنسین تبرید بررسی کنیم، این مدل را باید در دسته فن‌های آکسیال 25 سانتی‌متری کم‌مصرف و مناسب تجهیزات برودتی قرار داد.

این فن برای شرایطی طراحی نشده که صرفاً بیشترین فشار استاتیک ممکن را ایجاد کند؛ نقطه قوت اصلی آن، ایجاد جریان هوای مناسب با یک موتور نسبتاً کم‌مصرف در ابعاد فیزیکی مناسب است.

1. آیا این فن برای سردخانه مناسب است؟

بله، اما باید ظرفیت آن با سیستم مطابقت داشته باشد.

خود سازنده خانواده YWF4E-250S را برای تجهیزاتی مانند سردخانه، فریزر فروشگاهی، اواپراتور، کندانسینگ یونیت، چیلر و سایر تجهیزات برودتی معرفی کرده است.

بنابراین از نظر نوع کاربرد، این مدل برای سیستم‌های سرمایشی انتخاب مناسبی است.

اما این موضوع به معنی آن نیست که هر سردخانه‌ای با یک فن 25 سانتی‌متری به عملکرد مناسب می‌رسد.

ظرفیت مورد نیاز فن باید بر اساس عواملی مانند حجم فضای سردخانه، ظرفیت اواپراتور، نوع محصول، اختلاف دما، تعداد فن‌ها، فاصله پرتاب هوا و افت فشار مسیر تعیین شود.

2. آیا 50 وات برای یک فن 25 سانتی مناسب است؟

بله.

مقایسه توان موتور به تنهایی معیار درستی برای قضاوت درباره قدرت فن نیست.

این مدل با حدود 50 وات توان و سرعت حدود 1380 تا 1400 دور در دقیقه، برای پروانه 250 میلی‌متری طراحی شده است.

نکته مهم این است که فن بتواند در نقطه کاری موردنظر، دبی مورد نیاز را در فشار مورد نیاز تأمین کند.

به همین دلیل اگر بین دو فن 25 سانتی یکی توان بیشتری دارد، نمی‌توان صرفاً از روی توان گفت که آن فن بهتر است.

3. دبی واقعی فن چقدر است؟

این بخش نیازمند دقت است.

در صفحه رسمی فعلی Weiguang، برای YWF4E-250S-92/25 در 50 هرتز، توان 50 وات، سرعت 1380 RPM و هوادهی 829 m³/h درج شده است.

اما در یک دیتاشیت فنی دیگر برای نسخه YWF4E-250S-92/25-G، مقدار 700 m³/h در فشار 20 پاسکال درج شده است.

به همین دلیل در صفحه فروشگاهی بهتر است یک عدد را بدون ذکر شرایط اندازه‌گیری به عنوان «دبی قطعی» معرفی نکنیم.

برای کاربر حرفه‌ای، این تفاوت بسیار مهم است.

4. تفاوت 1380 و 1400 دور چیست؟

اگر روی عنوان یا پلاک محصول 1400 RPM درج شده باشد، استفاده از عبارت «1400 دور» برای معرفی بازار کاملاً طبیعی است.

در دیتاشیت رسمی، مقدار 1380 RPM با تلرانس مشخص درج شده است.

بنابراین اختلاف 1380 و 1400 دور، در اینجا اختلاف معناداری نیست و بیشتر ناشی از نحوه گرد کردن عدد نامی است.

5. قطر پروانه تنها 250 میلی‌متر نیست!

این موضوع هنگام خرید فن جایگزین بسیار مهم است.

قطر پروانه:

250 میلی‌متر

اما قطر داخلی توری محافظ:

حدود 275 میلی‌متر

و قطر کلی مجموعه توری/قاب:

حدود 320 میلی‌متر

است.

بنابراین اگر قصد دارید فن را داخل یک محفظه، کندانسور یا اواپراتور قدیمی نصب کنید، حتماً فضای واقعی نصب را اندازه‌گیری کنید.

6. آیا این فن برای تعویض فن قدیمی مناسب است؟

اگر مشخصات فن قدیمی شما تقریباً مشابه باشد، بله.

اما توصیه نمی‌شود صرفاً با مشاهده عبارت «فن 25 سانت» اقدام به جایگزینی کنید.

برای تعویض باید حداقل این موارد را مقایسه کنید:

مورد فن قدیمی YWF4E-250S-92/25
قطر پروانه باید بررسی شود 250 mm
قطر توری باید بررسی شود حدود 320 mm کلی
قطر داخلی توری باید بررسی شود حدود 275 mm
برق باید بررسی شود تک‌فاز
ولتاژ باید بررسی شود 220–240V
توان باید بررسی شود حدود 50W
دور باید بررسی شود حدود 1380–1400 RPM
جهت هوا باید بررسی شود بسته به نسخه S/B
دبی باید بررسی شود بسته به نسخه و شرایط
حفاظت باید بررسی شود IP54

7. جهت جریان هوا را جدی بگیرید

در فن‌های آکسیال YWF، جهت جریان هوا یکی از موارد مهم در زمان نصب است.

مدل‌های دارای پسوند S معمولاً در پیکربندی مکش (Suction) عرضه می‌شوند؛ با این حال در خانواده YWF پیکربندی‌های مختلف جریان هوا نیز وجود دارد. سازنده برای خانواده YWF4E-250S-92/25 امکان جریان مکش/دهش را در نسخه‌های مختلف ذکر کرده است.

بنابراین هنگام جایگزینی فن، جهت جریان هوا را با فن قبلی و طراحی اواپراتور یا کندانسور مطابقت دهید.

8. IP54 برای سردخانه چه معنایی دارد؟

IP54 یک ویژگی مثبت برای این مدل است.

اما نباید IP54 را با «کاملاً ضدآب» اشتباه گرفت.

این درجه حفاظت برای محیط‌های صنعتی و برودتی مناسب است، اما استفاده از فشار مستقیم آب یا شست‌وشوی پرفشار روی موتور همچنان می‌تواند به تجهیزات الکتریکی آسیب بزند.

9. نقاط قوت اصلی از دید کاربر

اگر بخواهیم مزایای واقعی محصول را از نگاه خریدار جمع‌بندی کنیم:

مصرف برق پایین:
50 وات برای این ابعاد، مصرف مناسبی محسوب می‌شود.

ساختار مناسب تجهیزات برودتی:
این خانواده اساساً برای کاربردهای تبرید و تهویه طراحی شده است.

ابعاد استاندارد:
پروانه 250 میلی‌متری و ساختار توری استاندارد، استفاده در بسیاری از تجهیزات را ساده می‌کند.

حفاظت IP54:
برای بسیاری از محیط‌های صنعتی و برودتی ویژگی مناسبی است.

کلاس عایقی F:
برای عملکرد حرارتی موتور یک مزیت محسوب می‌شود.

موتور روتور خارجی:
باعث شده ساختار مجموعه نسبتاً فشرده و مناسب نصب در تجهیزات سرمایشی باشد.

10. نقاط ضعف و محدودیت‌ها

برای فشار استاتیک بالا گزینه ایده‌آل نیست.

مانند بسیاری از فن‌های آکسیال، اگر مسیر هوا مقاومت زیادی داشته باشد، دبی واقعی کاهش پیدا می‌کند.

قطر کلی مجموعه بیشتر از قطر پروانه است.

کاربری که فقط فضای 25 سانتی‌متر را در نظر بگیرد ممکن است هنگام نصب با مشکل مواجه شود.

دبی باید بر اساس نقطه کاری بررسی شود.

عدد کاتالوگ را نباید بدون توجه به فشار استاتیک، معادل دبی واقعی سیستم در نظر گرفت.

11. آیا این فن برای اواپراتور مناسب است؟

در بسیاری از کاربردها بله.

اگر اواپراتور برای فن 250 میلی‌متری طراحی شده باشد و ظرفیت هوادهی مورد نیاز سیستم با عملکرد این مدل مطابقت داشته باشد، YWF4E-250S-92/25 می‌تواند گزینه مناسبی باشد.

به‌خصوص در سیستم‌هایی که به گردش مناسب هوا با مصرف برق پایین نیاز دارند.

اما اگر اواپراتور دارای افت فشار بسیار بالا باشد، باید منحنی عملکرد فن با نقطه کاری اواپراتور تطبیق داده شود.

12. آیا برای کندانسور هم مناسب است؟

بله، خانواده YWF برای کندانسورها نیز استفاده می‌شود و سازنده کاربرد این خانواده را در تجهیزات کندانسینگ و تبرید ذکر کرده است.

با این حال، انتخاب فن کندانسور باید بر اساس ظرفیت دفع حرارت، سطح کویل، افت فشار کویل و شرایط محیطی انجام شود.

13. هنگام خرید چه چیزهایی را بررسی کنیم؟

قبل از سفارش این مدل، این 8 مورد را بررسی کنید:

  1. قطر پروانه: 250 میلی‌متر

  2. قطر کلی توری: حدود 320 میلی‌متر

  3. قطر داخلی توری: حدود 275 میلی‌متر

  4. برق: تک‌فاز 220–240V

  5. توان: حدود 50 وات

  6. سرعت: حدود 1380–1400 RPM

  7. جهت جریان هوا

  8. دبی مورد نیاز واقعی سیستم

اگر این موارد با فن قبلی یا طراحی تجهیز شما مطابقت دارند، انتخاب این مدل منطقی‌تر خواهد بود.

14. جمع‌بندی کارشناسی

فن سردخانه زیلابگ YWF4E-250S-92/25 را می‌توان یک فن آکسیال 25 سانتی‌متری کم‌مصرف، جمع‌وجور و مناسب کاربردهای برودتی دانست.

نقطه قوت اصلی آن ترکیب پروانه 250 میلی‌متری با موتور حدود 50 وات و سرعت حدود 1400 دور در دقیقه است. در کنار آن، IP54، کلاس عایقی F و ساختار موتور روتور خارجی، این مدل را برای بسیاری از تجهیزات سرمایشی مناسب می‌کنند.

اما هنگام انتخاب، نباید فقط به عبارت «فن 25 سانتی» توجه کرد. قطر توری حدود 320 میلی‌متر، دبی واقعی در نقطه کاری، فشار استاتیک، جهت جریان هوا و فضای نصب همگی در انتخاب نهایی اهمیت دارند.

اگر هدف شما تعویض یک فن خراب در سردخانه، اواپراتور یا کندانسور است، بهترین کار این است که مشخصات فن قبلی را با این موارد تطبیق دهید.

نتیجه نهایی:
YWF4E-250S-92/25 برای کاربری‌هایی که به یک فن آکسیال تکفاز 250 میلی‌متری با مصرف برق پایین و عملکرد مناسب در تجهیزات برودتی نیاز دارند، گزینه‌ای قابل اتکا است؛ به شرط آنکه ظرفیت و نقطه کاری فن با سیستم موردنظر هماهنگ باشد.
