فن سردخانه زیلابگ 30 سانتی‌متر سه‌فاز مدل YWF4D-300S-92/35

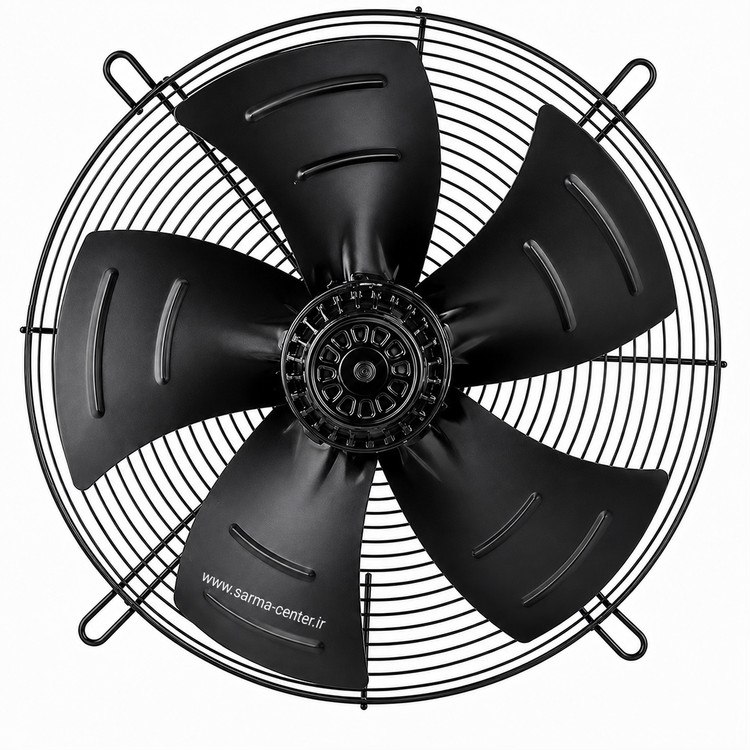

فن سردخانه زیلابگ مدل YWF4D-300S-92/35 یک فن آکسیال 30 سانتی‌متری سه‌فاز است که برای استفاده در تجهیزات برودتی، سردخانه‌ها، اواپراتورها، کندانسورها، کندانسینگ یونیت‌ها، چیلرها، فریزرهای فروشگاهی و سایر سیستم‌های نیازمند گردش هوا طراحی شده است.

این مدل با عبارت‌هایی مانند فن زیلابگ 30 سانت سه فاز، فن سردخانه 30 سانتی سه فاز، فن آکسیال 300 میلی‌متر سه فاز، فن اواپراتور 30 سانت، فن کندانسور 30 سانت، هواکش زیلابگ سه فاز و YWF4D-300S-92/35 نیز در جست‌وجوهای مرتبط با تجهیزات تبرید و تهویه شناخته می‌شود.

مدل YWF4D-300S-92/35 از موتور روتور خارجی استفاده می‌کند و در نسخه 50 هرتز با برق سه‌فاز 380 تا 480 ولت کار می‌کند. توان نامی آن در 50 هرتز 75 وات و سرعت آن حدود 1380 دور در دقیقه است. سازنده برای این مدل در همین شرایط هوادهی حدود 1839 مترمکعب بر ساعت اعلام کرده است.

در نسخه 60 هرتز، توان موتور به 90 وات، سرعت به 1550 دور در دقیقه و هوادهی به حدود 2128 مترمکعب بر ساعت می‌رسد.

یک نکته مهم درباره کد مدل

در بازار ممکن است مدل‌های مشابه با کدهای مختلف مشاهده شوند، اما در کاتالوگ رسمی Weiguang، YWF4D-300S-92/35 مدل سه‌فازو YWF4E-300S-92/35 مدل تک‌فاز است.

بنابراین اگر محصول موردنظر شما واقعاً سه‌فاز، 75 وات و حدود 1380 تا 1400 RPM است، کد صحیح آن YWF4D-300S-92/35خواهد بود.

این موضوع هنگام ثبت محصول در سایت اهمیت زیادی دارد، زیرا جست‌وجوی مدل دقیق توسط تکنسین‌ها و خریداران حرفه‌ای انجام می‌شود و اشتباه در حرف D و E می‌تواند باعث خرید مدل اشتباه شود.

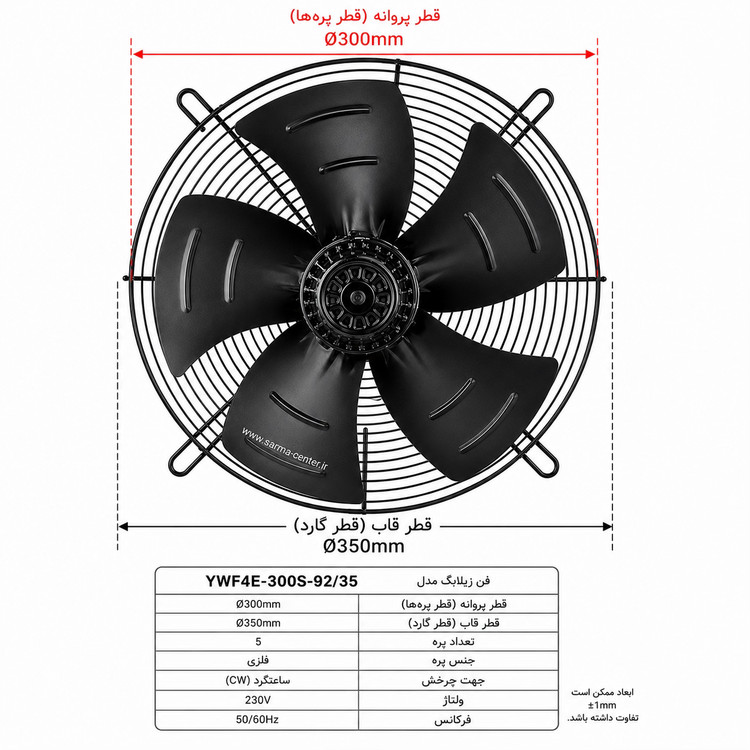

قطر پروانه و توری محافظ فن زیلابگ 30 سانتی

قطر پروانه این فن 300 میلی‌متر است.

اما همان‌طور که در مدل‌های قبلی اشاره کردیم، هنگام خرید فن نباید فقط قطر پروانه را در نظر گرفت. مجموعه فن دارای توری یا قاب محافظ است و ابعاد کلی آن از قطر پروانه بیشتر خواهد بود.

برای نسخه قاب مربعی این مدل، ابعاد قاب در منابع بازار حدود 400 × 400 میلی‌متر اعلام شده است.

بنابراین برای تعویض فن قدیمی، علاوه بر قطر پروانه 300 میلی‌متر، باید ابعاد قاب/توری، محل پیچ‌های نصب و فضای آزاد اطراف فننیز بررسی شود.

فن زیلابگ YWF4D-300S-92/35 برای چه کاربردهایی مناسب است؟

این فن در خانواده‌ای قرار دارد که سازنده آن را برای تجهیزات مختلف برودتی و تهویه‌ای معرفی کرده است؛ از جمله سردخانه‌ها، فریزرهای فروشگاهی، دستگاه‌های یخ‌ساز، چیلرها، کندانسینگ یونیت‌ها، اواپراتورها و سایر تجهیزات سرمایشی.

مهم‌ترین کاربردهای این مدل عبارت‌اند از:

• فن اواپراتور سردخانه

• فن سردخانه سه‌فاز

• فن کندانسور

• کندانسینگ یونیت

• چیلر

• فریزرهای فروشگاهی

• تجهیزات تبرید صنعتی و تجاری

• دستگاه‌های یخ‌ساز

• تجهیزات تهویه

• سیستم‌های HVAC

• جایگزینی فن‌های آکسیال 300 میلی‌متری

• سیستم‌هایی که برق سه‌فاز در اختیار دارند

ساختار آکسیال این فن برای جابه‌جایی حجم قابل توجهی از هوا طراحی شده و در شرایطی که مقاومت مسیر هوا بسیار زیاد نباشد، عملکرد مناسبی ارائه می‌دهد.

عملکرد فن سه‌فاز زیلابگ 30 سانتی

یکی از ویژگی‌های مهم YWF4D-300S-92/35، توان 75 وات در کنار هوادهی حدود 1839 مترمکعب بر ساعت است.

در فرکانس 50 هرتز:

• توان: 75 وات

• سرعت: 1380 RPM

• هوادهی: 1839 m³/h

• جریان: حدود 0.24 آمپر

در فرکانس 60 هرتز:

• توان: 90 وات

• سرعت: 1550 RPM

• هوادهی: 2128 m³/h

این اعداد در مشخصات رسمی سازنده درج شده‌اند.

نکته مهم این است که دبی اسمی فن به شرایط کاری وابسته است. مقدار 1839 مترمکعب بر ساعت مربوط به شرایط مشخص اندازه‌گیری است و اگر فن در مقابل کویل، کانال یا مسیر دارای افت فشار نصب شود، دبی واقعی می‌تواند کمتر شود.

مشخصات فنی فن سردخانه زیلابگ YWF4D-300S-92/35

مشخصه	مقدار
برند	زیلابگ / Weiguang
مدل	YWF4D-300S-92/35
نوع فن	آکسیال
نوع موتور	روتور خارجی
برق	سه‌فاز AC
ولتاژ	380–480V
فرکانس	50 / 60Hz
توان در 50Hz	75W
توان در 60Hz	90W
سرعت در 50Hz	1380 RPM
سرعت در 60Hz	1550 RPM
قطر پروانه	300mm
ابعاد قاب مربعی	حدود 400×400mm
هوادهی در 50Hz	1839m³/h
هوادهی در 60Hz	2128m³/h
جریان در 50Hz	0.24A
جریان در 60Hz	0.20A
جنس پروانه	SPCC
جنس روتور	آلومینیوم دایکاست
درجه حفاظت	IP54
کلاس عایقی	F
دمای محیط	-30 تا +60°C
جهت جریان هوا	مکش / دهش
استانداردها	CCC / CE / UL

اطلاعات اصلی جدول از دیتاشیت رسمی Weiguang استخراج شده و ابعاد قاب 400×400 میلی‌متر از اطلاعات منتشرشده برای نسخه موجود در بازار ایران است.

مزایای فن زیلابگ YWF4D-300S-92/35

1. مصرف برق مناسب

توان 75 وات برای یک فن 300 میلی‌متری با هوادهی حدود 1839 مترمکعب بر ساعت، نسبت مناسبی بین مصرف برق و حجم هوای جابه‌جاشده ایجاد می‌کند.

2. سه‌فاز بودن موتور

استفاده از موتور سه‌فاز این مدل را برای بسیاری از تجهیزات صنعتی و برودتی که برق سه‌فاز دارند، مناسب می‌کند.

3. هوادهی مناسب

هوادهی 1839 مترمکعب بر ساعت در 50 هرتز، ظرفیت مناسبی برای بسیاری از کاربردهای سردخانه‌ای و تهویه‌ای ایجاد می‌کند.

4. موتور روتور خارجی

موتور روتور خارجی ساختاری فشرده ایجاد کرده و این نوع طراحی در فن‌های تجهیزات برودتی بسیار متداول است.

5. مناسب برای کارکرد مداوم

این خانواده از فن‌ها برای استفاده در تجهیزات سرمایشی و تهویه‌ای طراحی شده‌اند و ساختار آن‌ها برای کارکرد طولانی‌مدت مناسب است.

6. IP54 و کلاس عایقی F

درجه حفاظت IP54 و کلاس عایقی F، این مدل را برای بسیاری از محیط‌های صنعتی و برودتی مناسب می‌کند.

7. محدوده دمایی مناسب

سازنده محدوده دمای محیط -30 تا +60 درجه سانتی‌گراد را برای این مدل اعلام کرده است.

معایب و محدودیت‌های فن

این فن نیز مانند هر فن آکسیال دیگری محدودیت‌هایی دارد.

مهم‌ترین مورد، وابستگی هوادهی به فشار استاتیک است.

اگر هوا مجبور باشد از کویل بسیار متراکم، کانال طولانی، فیلتر یا مسیر باریک عبور کند، هوادهی واقعی کمتر از مقدار آزاد کاتالوگ خواهد شد.

همچنین سه‌فاز بودن موتور برای کاربرانی که تنها برق تک‌فاز در اختیار دارند، یک محدودیت است.

از طرف دیگر، اگر هدف فقط تهویه یک فضای عمومی باشد، استفاده از یک فن تخصصی سردخانه‌ای سه‌فاز ممکن است بیش از نیاز سیستم باشد.

چرا سه‌فاز بودن این مدل اهمیت دارد؟

موتور YWF4D-300S-92/35 برای برق سه‌فاز طراحی شده و نسخه رسمی آن با ولتاژ 380 تا 480 ولت عرضه می‌شود.

بنابراین این فن برای تابلوهای صنعتی و سیستم‌هایی که برق سه‌فاز در اختیار دارند انتخاب مناسبی است.

قبل از خرید، حتماً مشخصات برق فن قدیمی را بررسی کنید؛ زیرا YWF4D سه‌فاز را نباید به جای YWF4E تک‌فاز نصب کرد.

---

مقایسه با فن ایلکای دمنده VIK-30A4T2

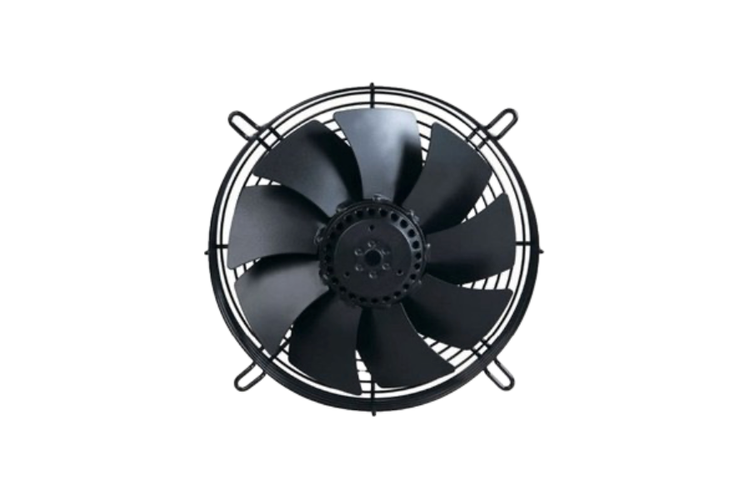

فن VIK-30A4T2 یک فن آکسیال ایلکای دمنده، سه‌فاز، 30 سانتی‌متری، هفت‌پره فلزی و بدون قاب است. برای این مدل در کاتالوگ دمنده، ولتاژ 380 ولت، سرعت 1410 RPM، توان 140 وات و درجه حفاظت IP54 ثبت شده است. کاتالوگ همچنین کاربرد آن را در سیستم‌های تأسیساتی، کندانسورها و اواپراتورها ذکر می‌کند.

جدول مقایسه زیلابگ و دمنده

ویژگی	زیلابگ YWF4D-300S-92/35	دمنده VIK-30A4T2
نوع فن	آکسیال	آکسیال
برق	سه‌فاز	سه‌فاز
ولتاژ	380–480V	380V
قطر پروانه	300mm	300mm
تعداد پره	5 پره	7 پره
سرعت	1380 RPM	1410 RPM
توان	75W	140W
هوادهی	1839m³/h	1800m³/h
درجه حفاظت	IP54	IP54
کلاس عایقی	F	F
جنس پروانه	SPCC	فولاد با پوشش رنگ الکترواستاتیک
نوع موتور	روتور خارجی	روتور خارجی
قاب	در نسخه قاب‌دار موجود	بدون قاب
وزن	حدود 3kg	حدود 5.5kg
جهت جریان	مکش / دهش	مکنده
کاربرد	سردخانه، اواپراتور، کندانسور، چیلر	تهویه، کندانسور، اواپراتور، سردخانه

اطلاعات زیلابگ از دیتاشیت رسمی Weiguang و اطلاعات دمنده از کاتالوگ/دیتاشیت VIK-30A4T2 استخراج شده‌اند.

تفاوت توان موتور؛ یکی از مهم‌ترین نکات مقایسه

یکی از تفاوت‌های بسیار قابل توجه بین این دو مدل، توان موتور است:

زیلابگ: 75 وات

دمنده: 140 وات

یعنی موتور VIK-30A4T2 تقریباً 1.87 برابر توان نامی بیشتری نسبت به YWF4D مصرف می‌کند.

با این حال، دبی آزاد اعلام‌شده آن حدود 1800 مترمکعب بر ساعت است؛ در حالی که زیلابگ حدود 1839 مترمکعب بر ساعت اعلام شده است.

این مقایسه نکته مهمی را نشان می‌دهد:

وات بیشتر الزاماً به معنی هوادهی بیشتر نیست.

طراحی پروانه، موتور، راندمان، منحنی عملکرد و فشار استاتیک همگی روی عملکرد واقعی فن اثر دارند.

کدام فن مصرف برق کمتری دارد؟

از نظر توان نامی، اختلاف کاملاً مشخص است.

زیلابگ:

75W

دمنده:

140W

بنابراین اگر هر دو فن در شرایط یکسان بتوانند نیاز سیستم را تأمین کنند، زیلابگ از نظر مصرف انرژی گزینه اقتصادی‌تری است.

در کارکرد طولانی‌مدت سردخانه یا کندانسور، این اختلاف می‌تواند در مصرف برق سالانه قابل توجه باشد.

کدام فن هوادهی بیشتری دارد؟

بر اساس داده‌های منتشرشده:

• زیلابگ: 1839m³/h

• دمنده: 1800m³/h

یعنی از نظر هوادهی آزاد، اختلاف بسیار کمی وجود دارد و حتی عدد اعلام‌شده برای زیلابگ کمی بیشتر است.

بنابراین نمی‌توان گفت VIK-30A4T2 صرفاً به دلیل موتور 140 وات، هوادهی بیشتری دارد.

آیا هفت‌پره بودن دمنده بهتر است؟

نه لزوماً.

تعداد پره به تنهایی معیار عملکرد فن نیست.

فن دمنده دارای 7 پره فلزی است، در حالی که طراحی YWF4D-300S-92/35 در کاتالوگ Weiguang با پروانه متفاوتی ارائه می‌شود. عملکرد نهایی باید بر اساس منحنی دبی-فشار و نقطه کاری سیستم بررسی شود.

بنابراین برای خرید، جمله «هفت پره بهتر است» از نظر فنی قابل استناد نیست.

کدام فن برای سردخانه انتخاب بهتری است؟

اگر معیار شما:

• مصرف برق کمتر

• هوادهی مشابه

• وزن کمتر

• ساختار تخصصی برای تجهیزات برودتی

• موتور سه‌فاز

• IP54

• استفاده در اواپراتور یا کندانسور

باشد، YWF4D-300S-92/35 زیلابگ روی کاغذ انتخاب بسیار جذابی است.

در مقابل، VIK-30A4T2 دمنده به دلیل ساختار فلزی هفت‌پره، طراحی بدون قاب و توان بالاتر، می‌تواند برای کاربردهای صنعتی و تهویه‌ای مختلف گزینه مناسبی باشد. کاتالوگ دمنده نیز کاربرد آن را برای سیستم‌های تأسیساتی، کندانسورها و اواپراتورها ذکر می‌کند.

آیا این دو فن جایگزین مستقیم یکدیگر هستند؟

از نظر قطر و برق، شباهت زیادی دارند؛ اما جایگزین مستقیم بودن نیاز به بررسی بیشتری دارد.

هر دو:

• 300 میلی‌متر هستند

• سه‌فاز هستند

• حدود 1400 RPM دارند

• IP54 هستند

• برای کاربردهای برودتی قابل استفاده‌اند

اما تفاوت‌هایی مانند:

• توان موتور

• نوع پروانه

• قاب

• ابعاد نصب

• وزن

• منحنی عملکرد

• جهت جریان هوا

وجود دارد.

بنابراین اگر قرار است VIK-30A4T2 با YWF4D-300S-92/35 جایگزین شود، باید ابعاد و نقطه کاری سیستم بررسی شود.

---
