برند:زیلابگ (Ziehl-Abegg)
مدل:YWF4E-350-S-102/34
قطر پره:35 سانتیمتر
نوع برق و ولتاژ:تکفاز ۲۲۰ - ۱۸۰ ولت

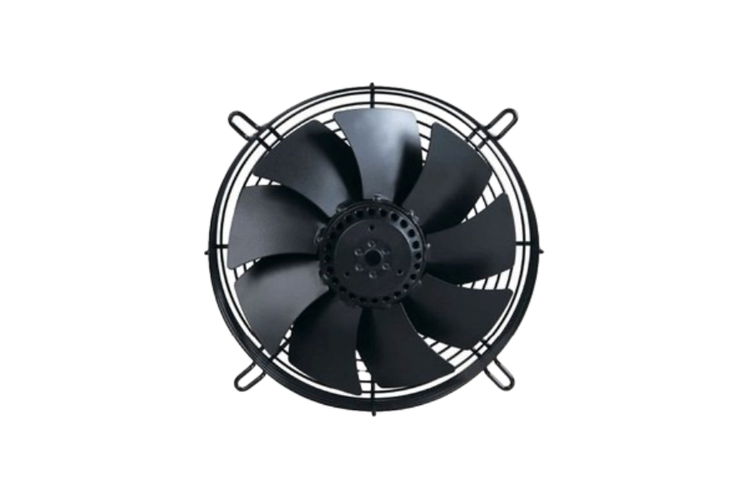

فن سردخانه زیلابگ ۳۵ سانتیمتر تکفاز | مدل YWF4E-350S-102/34
Ziehl-Abegg Axial Fan 35cm Single Phase | Model YWF4E-350S-102/34
برند:زیلابگ (Ziehl-Abegg)
مشخصات
برند
زیلابگ (Ziehl-Abegg)
مدل
YWF4E-350-S-102/34
قطر پره
35 سانتیمتر
نوع برق و ولتاژ
تکفاز ۲۲۰ - ۱۸۰ ولت
توان مصرفی
۱۴۰ وات
سرعت چرخش
۱4۰۰ دور در دقیقه
جنس بدنه
فلز مقاوم در برابر رطوبت و خوردگی
جریان هوا
مناسب سردخانههای کوچک و متوسط
سطح صدا
کم صدا و مناسب کارکرد مداوم
مناسب برای
کندانسور و اواپراتور صنعتی
نوع فن
آکسیال (محوری)
فرکانس
۵۰/۶۰ هرتز
توضیحات
فن سردخانه زیلابگ ۳۵ سانتیمتر تکفاز | مدل YWF4E-350S-102/34

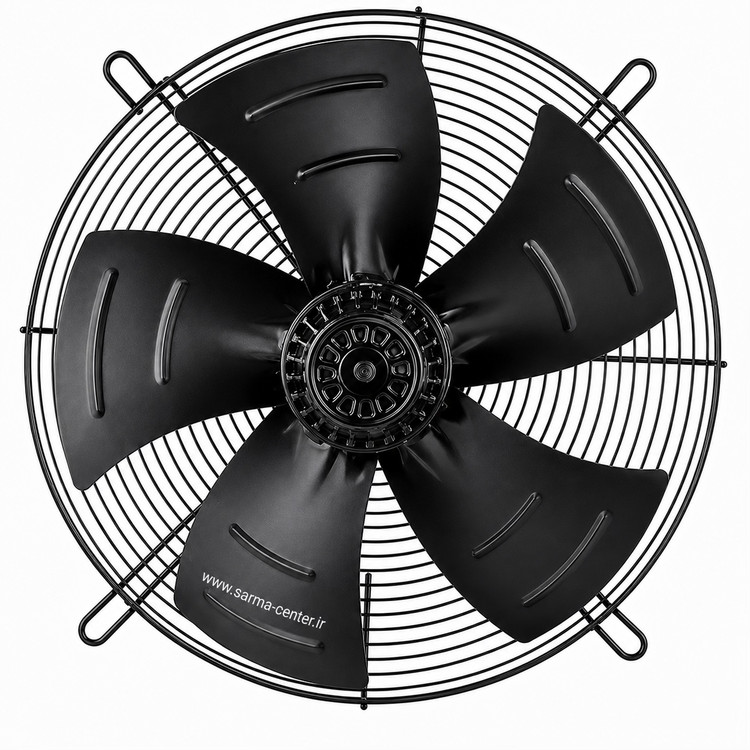

فن سردخانه زیلابگ مدل YWF4E-350S-102/34 یک فن آکسیال تکفاز با قطر پروانه ۳۵۰ میلیمتر است که برای استفاده در تجهیزات برودتی، سردخانهها، اواپراتورها، کندانسورها، چیلرها، کولرها و سیستمهای تهویه طراحی شده است. این مدل از سری فنهای چهارپل زیلابگ (Weiguang) بوده و با سرعت حدود ۱۴۰۰ دور در دقیقه در فرکانس ۵۰ هرتز کار میکند.
پروانه فلزی این فن از جنس SPCC ساخته شده و موتور روتور خارجی آن از نوعی طراحی شده که مجموعه موتور و پروانه را در یک ساختار فشرده قرار میدهد. این ساختار باعث میشود فن برای نصب روی تجهیزات برودتی و تهویهای فضای نسبتاً کمی اشغال کند و در عین حال امکان ایجاد جریان هوای مناسب را فراهم کند.
یکی از ویژگیهای مهم فن زیلابگ ۳۵ سانت، دبی هوای حدود ۲۴۵۰ مترمکعب بر ساعت در حالت آزاد است. بنابراین این مدل نسبت به فنهای ۳۰ سانتیمتری، حجم هوای بیشتری جابهجا میکند و برای تجهیزاتی که به ظرفیت هوادهی بالاتری نیاز دارند گزینه مناسبی محسوب میشود. طبق اطلاعات سازنده، این فن برای مکش یا دمش هوا قابل استفاده است و محدوده دمای محیط کاری آن حدود ۳۰- تا ۶۰+ درجه سانتیگراد است.
در ساختار این مدل از درجه حفاظت IP54 و کلاس عایقی F استفاده شده است که آن را برای محیطهای صنعتی و کاربردهای مستمر تهویه و تبرید مناسب میکند. زیلابگ YWF4E-350S-102/34 همچنین دارای تأییدیههای CCC، CE و UL است.
فن زیلابگ ۳۵ سانت برای سردخانه
اگر برای یک سردخانه یا سیستم برودتی به دنبال فن ۳۵ سانتیمتر تکفاز هستید، مدل YWF4E-350S-102/34 یکی از گزینههایی است که بهدلیل ترکیب قطر پروانه ۳۵۰ میلیمتر، سرعت ۱۴۰۰ RPM و دبی هوای ۲۴۵۰ مترمکعب بر ساعت میتواند برای طیف وسیعی از تجهیزات استفاده شود.
این مدل برای کاربردهایی مانند:
-
فن اواپراتور سردخانه
-
فن کندانسور
-
فن یونیت کولر
-
فن چیلر
-
فن تجهیزات برودتی
-
فن تهویه صنعتی
-
فن آکسیال ۳۵ سانتیمتر
-
سیستمهای تهویه و تبرید
قابل استفاده است.
قطر پروانه و ابعاد نصب
قطر واقعی پروانه این مدل ۳۵۰ میلیمتر است. در نسخه مجهز به توری محافظ، ابعاد کلی مجموعه حدود ۴۲۵×۴۲۵ میلیمتر گزارش شده و قطر حلقه محافظ نیز حدود ۳۷۰ میلیمتر است؛ بنابراین هنگام جایگزینی فن موجود، فقط قطر پروانه را ملاک قرار ندهید و فضای نصب، محل سوراخهای اتصال و ابعاد توری یا قاب را نیز بررسی کنید.
چرا فن سردخانه زیلابگ ۳۵ سانت؟
مزیت اصلی این مدل، ایجاد تعادل میان ظرفیت هوادهی، سرعت چرخش، ابعاد و توان مصرفی است. در مقایسه با فنهای ۳۵ سانتی هفتپره فلزی مانند VIK-35A4S2، زیلابگ با سرعت بالاتر و توان پایینتر، دبی هوای کمتری تولید میکند؛ بنابراین اگر اولویت اصلی شما کاهش مصرف برق و استفاده در یک سیستم برودتی با نیاز هوادهی متوسط باشد، YWF4E-350S-102/34 انتخاب قابل توجهی است.
از طرف دیگر، اگر هدف اصلی افزایش حجم هوای عبوری و دستیابی به دبی آزاد بالاتر باشد، فن ایلکای VIK-35A4S2 با دبی حدود ۲۸۰۰ مترمکعب بر ساعت گزینه پرقدرتتری محسوب میشود.
نقد و بررسی
نقد و بررسی فن سردخانه زیلابگ ۳۵ سانتیمتر YWF4E-350S-102/34
فن YWF4E-350S-102/34 را میتوان در رده فنهای آکسیال ۳۵ سانتیمتری با کاربرد گسترده در صنعت تبرید و تهویه قرار داد. پروانه ۳۵۰ میلیمتری، سرعت ۱۴۰۰ دور در دقیقه و هوادهی ۲۴۵۰ مترمکعب بر ساعت باعث شده این مدل برای بسیاری از اواپراتورها، کندانسورها و تجهیزات برودتی مناسب باشد.
مشخصات فنی
| مشخصه | زیلابگ YWF4E-350S-102/34 |
|---|---|
| نوع فن | آکسیال |
| قطر پروانه | 350 میلیمتر |
| نوع برق | تکفاز |
| ولتاژ | 220–240V |
| فرکانس | 50/60Hz |
| توان در 50Hz | 129W |
| توان در 60Hz | 165W |
| سرعت در 50Hz | 1400 RPM |
| سرعت در 60Hz | 1650 RPM |
| هوادهی در 50Hz | 2450 m³/h |
| هوادهی در 60Hz | 2743 m³/h |
| جریان در 50Hz | 0.65A |
| جنس پروانه | SPCC |
| نوع روتور | آلومینیوم دایکاست |
| درجه حفاظت | IP54 |
| کلاس عایقی | F |
| محدوده دمای محیط | 30- تا 60+ درجه سانتیگراد |
| وزن تقریبی | 5 کیلوگرم |
| سطح صدا | حدود 64 dBA |
| قطر تقریبی حلقه محافظ | حدود 370 میلیمتر |
| ابعاد تقریبی نسخه توریدار | 425×425 میلیمتر |
اطلاعات اصلی توان، سرعت، هوادهی، جنس پروانه، IP54 و محدوده دمایی بر اساس اطلاعات سازنده Weiguang است؛ وزن و ابعاد نسخه توریدار نیز در کاتالوگهای فنی این مدل گزارش شدهاند.
مزایای فن زیلابگ YWF4E-350S-102/34
۱. توان مناسب در مقابل دبی هوا
توان ۱۲۹ وات در ۵۰ هرتز در کنار هوادهی حدود ۲۴۵۰ مترمکعب بر ساعت، ترکیب مناسبی برای یک فن ۳۵ سانتیمتری ایجاد میکند.
۲. سرعت ۱۴۰۰ دور در دقیقه
سرعت بالاتر نسبت به VIK-35A4S2 که حدود ۱۳۰۰ RPM است، یکی از تفاوتهای مهم دو مدل محسوب میشود.
۳. مناسب برای تجهیزات برودتی
سازنده این مدل را برای کاربردهایی مانند سردخانه، کندانسور، اواپراتور، چیلر و تجهیزات تبرید معرفی کرده است.
۴. IP54 و کلاس عایقی F
این مشخصات برای استفاده در محیطهای صنعتی و تجهیزات تهویه و تبرید اهمیت زیادی دارند.
۵. ابعاد استاندارد برای فن ۳۵ سانتی
پروانه ۳۵۰ میلیمتری و ساختار جمعوجور، این مدل را برای جایگزینی بسیاری از فنهای مشابه ۳۵ سانتی مناسب میکند؛ البته ابعاد قاب و محل سوراخهای نصب باید قبل از تعویض کنترل شود.
معایب و محدودیتها
۱. دبی کمتر نسبت به VIK-35A4S2
VIK-35A4S2 در حالت آزاد حدود ۲۸۰۰ مترمکعب بر ساعت هوادهی دارد، در حالی که YWF4E-350S-102/34 حدود ۲۴۵۰ مترمکعب بر ساعت است.
۲. مناسب نبودن برای هر سیستم صرفاً بر اساس قطر
۳۵ سانتی بودن دو فن به معنی عملکرد یکسان آنها نیست. فشار استاتیک، شکل پروانه، مسیر هوا، توری، اواپراتور یا کندانسور و مقاومت سیستم همگی روی عملکرد واقعی تأثیر دارند.
۳. توجه به جهت جریان هوا
مدل YWF4E-350S در نسخه S برای مکش طراحی شده و هنگام نصب باید جهت صحیح جریان هوا و نحوه قرارگیری فن بررسی شود.
مقایسه YWF4E-350S-102/34 با VIK-35A4S2
| مشخصه | زیلابگ YWF4E-350S-102/34 | ایلکای VIK-35A4S2 |
|---|---|---|
| قطر پروانه | 350 mm | 350 mm |
| برق | تکفاز | تکفاز |
| سرعت | 1400 RPM | 1300 RPM |
| توان | 129W در 50Hz | 160W / 175W حداکثر |
| هوادهی آزاد | 2450 m³/h | 2800 m³/h |
| جریان | 0.65A | 0.77 / 0.9A |
| جنس پروانه | SPCC | فولاد با پوشش رنگ الکترواستاتیک |
| تعداد پره | 5 پره | 7 پره |
| IP | IP54 | IP54 |
| کلاس عایقی | F | F |
| وزن | حدود 5kg | حدود 6.2kg |
| صدای اعلامشده | حدود 64 dBA | 62 dBA |
| کاربرد | تبرید، سردخانه، اواپراتور، کندانسور، تهویه | تهویه، کندانسور، اواپراتور، تجهیزات صنعتی |
مشخصات VIK-35A4S2 از دیتاشیت فن ایلکای/دمنده استخراج شده است؛ این دیتاشیت توان 160 وات در حالت عادی و 175 وات حداکثر، سرعت 1300 RPM، دبی 2800 m³/h، وزن 6.2 کیلوگرم و IP54 را اعلام میکند.
کدام فن بهتر است؟
اگر صرفاً بیشترین هوادهی معیار انتخاب باشد، VIK-35A4S2 با حدود ۲۸۰۰ مترمکعب بر ساعت برتری دارد.
اما اگر به دنبال ترکیب مصرف برق کمتر، سرعت بالاتر و طراحی مناسب تجهیزات برودتی باشید، YWF4E-350S-102/34 انتخاب متعادلتری است.
تفاوت توان نیز قابل توجه است. در حالت ۵۰ هرتز، زیلابگ حدود ۱۲۹ وات مصرف دارد، در حالی که VIK-35A4S2 در حالت کاری معمول حدود ۱۶۰ وات و در حداکثر توان ۱۷۵ وات اعلام شده است. بنابراین برای کارکرد طولانیمدت، مخصوصاً در تجهیزات سردخانهای که فن ساعات زیادی روشن است، این اختلاف مصرف میتواند اهمیت پیدا کند.
از طرف دیگر، VIK-35A4S2 با هفت پره فلزی و دبی آزاد بالاتر میتواند در شرایطی که سیستم نیازمند حجم هوای بیشتری است، گزینه مناسبتری باشد.
نتیجه نهایی
YWF4E-350S-102/34 برای کاربریهایی که یک فن آکسیال ۳۵ سانتیمتر تکفاز با سرعت ۱۴۰۰ دور، ساختار مناسب تجهیزات تبرید، مصرف توان نسبتاً پایین و هوادهی حدود ۲۴۵۰ مترمکعب بر ساعت نیاز دارند، گزینهای مناسب است.
در مقابل، VIK-35A4S2 برای کاربریهایی که اولویت اصلی آنها هوادهی بالاتر است، مزیت دارد؛ اما توان و وزن بیشتری نیز دارد.
بنابراین برای اواپراتور و تجهیزات سردخانهای با نیاز هوادهی متعادل، انتخاب زیلابگ منطقیتر است؛ ولی برای افزایش حجم هوای عبوری و زمانی که ۲۸۰۰ مترمکعب بر ساعت دبی آزاد مورد نیاز است، ایلکای VIK-35A4S2 انتخاب قویتری خواهد بود.
نکته مهم هنگام جایگزینی
قبل از جایگزینی این دو مدل، فقط به عبارت «۳۵ سانت» توجه نکنید. قطر پروانه هر دو ۳۵۰ میلیمتر است، اما ابعاد مجموعه، نحوه نصب، جهت جریان هوا، محل سوراخهای اتصال و مشخصات کاری باید با فن قبلی و تجهیزات مورد استفاده تطبیق داده شود.
