برند:زیلابگ (Ziehl-Abegg)
مدل:YWF4D-350S-102/34
قطر پره:35 سانتیمتر
نوع برق و ولتاژ:سه فاز ۴۰۰ - ۳۸۰ ولت
فن سردخانه زیلابگ ۳۵ سانتیمتر سه فاز | مدل YWF4D-350S-102/34
Ziehl-Abegg Axial Fan 35cm Three Phase | Model YWF4D-350S-102/34
برند:زیلابگ (Ziehl-Abegg)
مشخصات
برند
زیلابگ (Ziehl-Abegg)
مدل
YWF4D-350S-102/34
قطر پره
35 سانتیمتر
نوع برق و ولتاژ
سه فاز ۴۰۰ - ۳۸۰ ولت
توان مصرفی
140 وات
سرعت چرخش
۱4۰۰ دور در دقیقه
جریان هوا
مناسب سردخانه، کندانسور، تهویه‌های صنعتی
جنس بدنه
فلز مقاوم در برابر رطوبت و خوردگی
سطح صدا
کم صدا و مناسب کارکرد مداوم
مناسب برای
کندانسور و اواپراتور صنعتی
نوع فن
آکسیال (محوری)
فرکانس
۵۰/۶۰ هرتز
توضیحات
فن سردخانه زیلابگ ۳۵ سانتیمتر سه فاز | مدل YWF4D-350S-102/34
فن سردخانه زیلابگ مدل YWF4D-350S-102/34 یک فن آکسیال سه‌فاز ۳۵ سانتی‌متری است که برای استفاده در تجهیزات تبرید، سردخانه، اواپراتور، کندانسور، چیلر، یونیت‌های برودتی و سیستم‌های تهویه طراحی شده است. این مدل از خانواده فن‌های چهارپل Weiguang بوده و با برق سه‌فاز ۳۸۰ ولت و سرعت حدود ۱۴۰۰ دور در دقیقه در فرکانس ۵۰ هرتز کار می‌کند.
قطر پروانه این فن ۳۵۰ میلی‌متر است و پروانه از جنس SPCC ساخته شده است. موتور روتور خارجی با بدنه روتور آلومینیومی دایکاست، ساختاری مناسب برای تجهیزات برودتی ایجاد کرده که در کنار ابعاد نسبتاً جمع‌وجور، امکان جابه‌جایی حجم مناسبی از هوا را فراهم می‌کند. سازنده این مدل را به‌طور مشخص برای تجهیزاتی مانند سردخانه، فریزرهای فروشگاهی، ماشین‌های یخ‌ساز، چیلر، یونیت‌های کندانسینگ، اواپراتور و تجهیزات تهویه معرفی کرده است.
فن زیلابگ ۳۵ سانت سه فاز
فن زیلابگ ۳۵ سانتی سه فاز برای پروژه‌هایی مناسب است که برق سه‌فاز در محل نصب وجود دارد و به یک فن آکسیال با قطر پروانه ۳۵۰ میلی‌متر نیاز دارند. مدل YWF4D-350S-102/34 در نسخه ۵۰ هرتز با سرعت ۱۴۰۰ RPM و هوادهی آزاد حدود ۲۴۷۰ مترمکعب بر ساعتدر منابع فنی ثبت شده است. دیتاشیت رسمی سازنده نیز برای این مدل در ۵۰ هرتز توان ۱۲۹ وات و هوادهی ۲۴۰۵ مترمکعب بر ساعت را اعلام می‌کند؛ اختلاف جزئی دبی بین منابع به نسخه و شرایط اعلام مشخصات مربوط است.
این فن می‌تواند در موارد زیر مورد استفاده قرار گیرد:
-
فن اواپراتور سردخانه
-
فن کندانسور
-
فن سردخانه صنعتی
-
فن یونیت برودتی
-
فن چیلر
-
فن تجهیزات تهویه
-
فن آکسیال ۳۵ سانتیمتر
-
فن مکنده سه‌فاز
-
تجهیزات تبرید و تهویه صنعتی
ساختار و عملکرد
YWF4D-350S-102/34 یک فن آکسیال مکنده است که هوا را در امتداد محور پروانه جابه‌جا می‌کند. مدل S در این خانواده به اجرای مکنده اشاره دارد و برای کاربردهایی که فن در مسیر مکش هوا نصب می‌شود، انتخاب مناسبی است. نسخه‌های مختلف همین خانواده با آرایش‌های نصب و جهت جریان متفاوت نیز تولید می‌شوند.

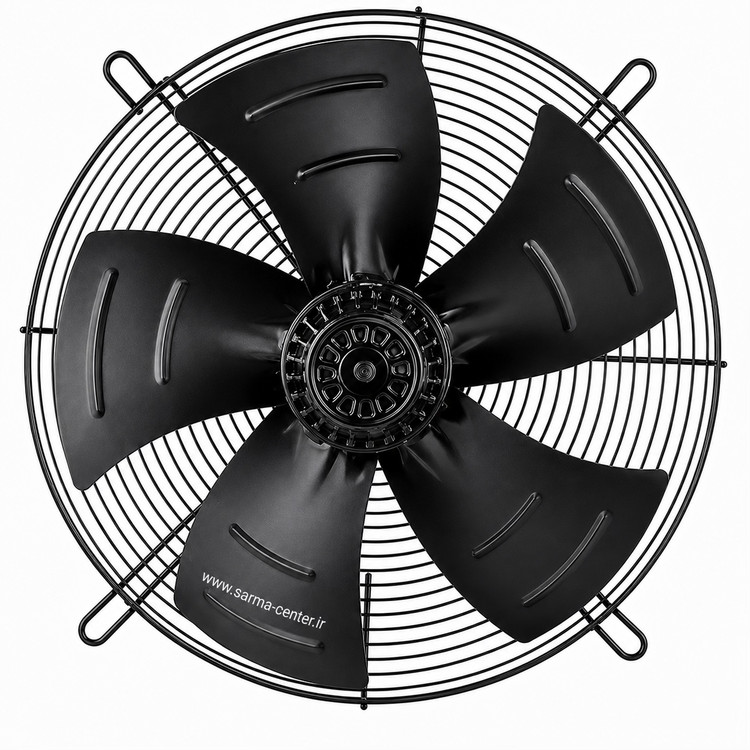

پروانه این مدل دارای ۵ پره است و قطر آن ۳۵۰ میلی‌متر است. در مقابل، فن ایلکای VIK-35A4T2 که در این صفحه با آن مقایسه می‌شود، دارای ۷ پره فلزی است.
قطر پروانه و ابعاد نصب
قطر پروانه YWF4D-350S-102/34 برابر ۳۵۰ میلی‌متر است. برای نسخه مجهز به توری محافظ، ابعاد دقیق مجموعه باید بر اساس نوع اجرای G و نقشه همان نسخه بررسی شود؛ بنابراین برای تعویض فن، صرفاً عبارت «۳۵ سانتی» کافی نیست و باید محل سوراخ‌های نصب، ابعاد توری و فضای اطراف فن نیز کنترل شود.
در این خانواده اجرای مختلفی از جمله توری محافظ، فلنج گرد، بدنه استوانه‌ای و پنل مربعی ارائه شده است.
مزیت مهم مدل YWF4D
یکی از نقاط قوت این مدل، ترکیب سرعت ۱۴۰۰ دور، قطر پروانه ۳۵۰ میلی‌متر و مصرف برق نسبتاً پایین است. در نسخه ۵۰ هرتز، منابع فنی معتبر توان ورودی را حدود ۱۲۹ وات ثبت کرده‌اند؛ در بازار نیز این مدل گاهی با مشخصه ۱۴۰ وات عرضه می‌شود.
در نتیجه اگر هدف، استفاده از یک فن سه‌فاز ۳۵ سانتی برای سیستم تبرید با مصرف توان متعادل باشد، YWF4D-350S-102/34 گزینه‌ای قابل بررسی است.
از طرف دیگر، اگر هدف اصلی بیشترین حجم هوادهی آزاد باشد، فن VIK-35A4T2 با حدود ۳۰۰۰ مترمکعب بر ساعت، دبی بالاتری ارائه می‌دهد.
نقد و بررسی
نقد و بررسی تخصصی فن سردخانه زیلابگ YWF4D-350S-102/34
فن YWF4D-350S-102/34 را می‌توان یکی از گزینه‌های مناسب برای استفاده در تجهیزات برودتی سه‌فاز در سایز ۳۵ سانتیمتر دانست. این مدل با پروانه ۳۵۰ میلی‌متری، موتور چهارپل، سرعت حدود ۱۴۰۰ دور و ساختار روتور خارجی، برای جابه‌جایی هوا در تجهیزات سردخانه‌ای و تهویه طراحی شده است.
مشخصات فنی
| مشخصه | YWF4D-350S-102/34 |
|---|---|
| نوع فن | آکسیال مکنده |
| قطر پروانه | 350 میلی‌متر |
| تعداد پره | 5 |
| برق | سه‌فاز |
| ولتاژ نامی | 380V |
| فرکانس | 50Hz |
| توان رسمی دیتاشیت | 129W |
| توان اعلام‌شده برخی نسخه‌ها | 140W |
| سرعت | 1400 RPM |
| هوادهی | حدود 2405 تا 2470 m³/h |
| جریان | حدود 0.40A |
| جنس پروانه | SPCC |
| جنس روتور | آلومینیوم دایکاست |
| درجه حفاظت | IP54 |
| کلاس عایقی | F |
| دمای کاری محیط | 30- تا 60+ درجه سانتی‌گراد |
| وزن | حدود 5 کیلوگرم |
| سطح صدا | حدود 64 dBA |
مشخصات اصلی از دیتاشیت رسمی Weiguang و کاتالوگ سری YWF استخراج شده‌اند.
مزایای YWF4D-350S-102/34
۱. مصرف توان پایین‌تر
در مقایسه با VIK-35A4T2، توان کاری YWF4D پایین‌تر است. دیتاشیت رسمی Weiguang توان ۱۲۹ وات را برای ۵۰ هرتز اعلام می‌کند، در حالی که VIK-35A4T2 دارای توان کاری ۱۷۵ وات و حداکثر توان ۱۸۵ وات است.
۲. سرعت بالاتر
YWF4D با حدود ۱۴۰۰ RPM کمی سریع‌تر از VIK-35A4T2 با ۱۳۵۰ RPM است. البته سرعت بالاتر به‌تنهایی به معنای هوادهی بیشتر نیست و طراحی پروانه و منحنی عملکرد فن اهمیت زیادی دارد.
۳. مناسب برای تجهیزات تبرید
سازنده YWF4D-350S را برای سردخانه، فریزر، چیلر، اواپراتور، کندانسینگ یونیت و تجهیزات مشابه معرفی کرده است.
۴. موتور روتور خارجی
ساختار روتور خارجی به طراحی جمع‌وجور فن کمک کرده و در فن‌های مخصوص تجهیزات تهویه و تبرید کاربرد گسترده‌ای دارد.
۵. IP54 و کلاس عایقی F
درجه حفاظت IP54 و کلاس عایقی F، این مدل را برای محیط‌های صنعتی و تجهیزات برودتی مناسب‌تر می‌کند.
معایب و محدودیت‌ها
۱. هوادهی کمتر از VIK-35A4T2
این مهم‌ترین تفاوت عملکردی دو مدل است. YWF4D حدود ۲۴۰۵ تا ۲۴۷۰ m³/h هوادهی آزاد دارد، در حالی که VIK-35A4T2 حدود ۳۰۰۰ m³/h اعلام شده است.
یعنی ایلکای در حالت هوادهی آزاد تقریباً ۵۳۰ مترمکعب بر ساعت هوادهی بیشتری ارائه می‌کند.
۲. پنج‌پره بودن در مقابل هفت‌پره بودن
YWF4D دارای پنج پره و VIK-35A4T2 دارای هفت پره فلزی است. این تفاوت به تنهایی تعیین‌کننده بهتر بودن یکی از دو فن نیست، اما روی مشخصه آیرودینامیکی و نحوه تولید جریان هوا اثر می‌گذارد.
مقایسه YWF4D-350S-102/34 با VIK-35A4T2
| مشخصه | زیلابگ YWF4D-350S-102/34 | ایلکای VIK-35A4T2 |
|---|---|---|
| قطر پروانه | 350 mm | 350 mm |
| نوع برق | سه‌فاز | سه‌فاز |
| ولتاژ | 380V | 380V |
| سرعت | 1400 RPM | 1350 RPM |
| توان کاری | 129W* | 175W |
| حداکثر توان | — | 185W |
| هوادهی آزاد | حدود 2405–2470 m³/h | 3000 m³/h |
| تعداد پره | 5 | 7 |
| جنس پروانه | SPCC | فولاد با پوشش رنگ الکترواستاتیک |
| درجه حفاظت | IP54 | IP54 |
| کلاس عایقی | F | F |
| وزن | حدود 5 kg | حدود 6.2 kg |
| سطح صدا | حدود 64 dBA | حدود 63 dBA |
| نوع | مکنده آکسیال | مکنده آکسیال |
* عدد ۱۲۹ وات مربوط به دیتاشیت رسمی Weiguang در ۵۰Hz است؛ عدد ۱۴۰ وات نیز برای برخی نسخه‌ها/فروش‌های همین مدل گزارش شده است.
کدام فن برای سردخانه بهتر است؟
پاسخ به نیاز سیستم بستگی دارد.
اگر برای اواپراتور یا تجهیزات برودتی به دنبال فن سه‌فاز ۳۵ سانتی با مصرف برق پایین‌تر، سرعت ۱۴۰۰ دور و طراحی اختصاصی برای تجهیزات تبرید هستید، YWF4D-350S-102/34 انتخاب متعادل‌تری است.
اما اگر در طراحی سیستم، حجم هوای عبوری بیشتر اولویت دارد و مصرف توان بالاتر مسئله اصلی نیست، VIK-35A4T2 با هوادهی حدود ۳۰۰۰ مترمکعب بر ساعت عملکرد قوی‌تری در حالت آزاد دارد.
از نظر وزن نیز زیلابگ حدود ۱.۲ کیلوگرم سبک‌تر است؛ بنابراین در تجهیزاتی که وزن مجموعه و سهولت نصب اهمیت دارد، این موضوع می‌تواند یک مزیت عملی باشد.
از نظر صدا، اختلاف بسیار زیادی میان دو مدل وجود ندارد؛ حدود ۶۴ دسی‌بل برای YWF4D و ۶۳ دسی‌بل برای VIK-35A4T2 گزارش شده است. بنابراین نباید صرفاً بر اساس تعداد پره، یکی را به‌عنوان فن کم‌صداتر انتخاب کرد.
جمع‌بندی
فن سردخانه زیلابگ YWF4D-350S-102/34 برای کاربری‌هایی که به یک فن آکسیال سه‌فاز ۳۵ سانتیمتر برای سردخانه، اواپراتور، کندانسور یا تجهیزات تهویه نیاز دارند، گزینه‌ای مناسب و کم‌مصرف‌تر در مقایسه با VIK-35A4T2 است.
در مقابل، VIK-35A4T2 توان و وزن بیشتری دارد اما در حالت آزاد حدود ۳۰۰۰ مترمکعب بر ساعت هوادهی ارائه می‌کند و از این نظر برای سیستم‌هایی که ظرفیت هوادهی بالاتری می‌خواهند، برتری دارد.
بنابراین:
مصرف برق و وزن کمتر + کاربرد برودتی → YWF4D-350S-102/34
هوادهی بیشتر + پروانه هفت‌پره فلزی → VIK-35A4T2
در هنگام جایگزینی نیز حتماً علاوه بر قطر ۳۵۰ میلی‌متر، نوع برق سه‌فاز، جهت مکش، ابعاد قاب/توری، محل سوراخ‌های نصب و منحنی عملکرد فن بررسی شود؛ زیرا دو فن با پروانه یکسان ۳۵۰ میلی‌متری الزاماً عملکرد یکسانی در یک اواپراتور یا کندانسور ندارند.
